Гидродроссельные клапаны давления

Гидродроссельная арматура, предназначенная для управления потоком рабочей жидкости, представляет собой сердцевину многих гидравлических контуров. Её основная задача — создание регулируемого сопротивления потоку масла, что позволяет тонко контролировать скорость движения исполнительных механизмов, будь то цилиндр или гидромотор.

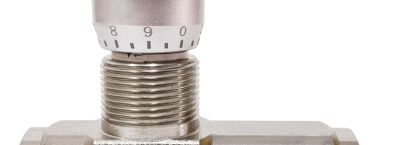

Без этих устройств плавное и точное позиционирование тяжелых узлов было бы просто невозможным, а системы работали бы исключительно в режимах «старт» и «стоп». Конструктивно такой регулятор чаще всего содержит дросселирующую щель, площадь проходного сечения которой можно изменять механически, вручную или автоматически, с помощью специальных устройств компенсации перепада.

Классификация этих механизмов строится на нескольких ключевых признаках, главным из которых является способ стабилизации расхода. Клапаны прямого действия осуществляют регулировку непосредственно за счёт геометрии щели, но их производительность сильно зависит от вязкости масла и изменения нагрузки в системе.

Для более точного контроля применяют устройства непрямого действия, которые также называют клапанами с компенсацией давления или регуляторами расхода. Они включают в себя собственно дроссель и подпружиненный дифференциальный золотник-компенсатор, поддерживающий постоянный перепад давления на дросселирующей кромке, что делает ток жидкости независимым от колебаний нагрузки в гидроцилиндре.

По типу исполнения дроссели бывают проходные, трёхлинейные и опорные, монтируемые непосредственно в поршневую полость цилиндра, а по методу управления — ручные, механические, электрические с пропорциональным электромагнитом и даже с пневматическим управлением.

Стандартизация подобных изделий охватывает их присоединительные размеры, рабочие параметры и методы испытаний. Наиболее распространёнными нормативными документами выступают ГОСТ 24679-81, который регламентирует общие технические условия для дросселей, и международные серии ISO 7789, ISO 4401, определяющие габариты установочных поверхностей и схемы монтажа.

Номинальное давление для стандартных серий обычно составляет 32 мегапаскаля, а максимальный расход через устройство может варьироваться от скромных 10 литров в минуту для прецизионных станков до нескольких сотен литров для тяжелой горной или металлургической техники. Рабочая температура окружающей среды, как правило, лежит в диапазоне от -20 до +80 градусов Цельсия, что требует внимания к вязкостно-температурным свойствам применяемого гидравлического масла.

Принцип функционирования регулятора с компенсацией стоит рассмотреть детально. Поток рабочей жидкости подходит к входному каналу, проходит через регулируемую дросселирующую щель и движется к выходному порту, соединённому с потребителем.

Перепад давления на этой щели создаёт усилие на торцах золотника-компенсатора, который уравновешен определённой пружиной. Если нагрузка на гидроцилиндр возрастает, то давление на выходе из дросселя тоже повышается, стремясь уменьшить общий перепад и, следовательно, расход.

Однако это увеличение давления смещает золотник-компенсатор, частично перекрывая дополнительный дренажный канал или изменяя гидравлическое сопротивление в параллельной линии, тем самым автоматически восстанавливая первоначальный перепад на основной щели и стабилизируя поток. В итоге скорость движения штока остаётся постоянной, несмотря на меняющееся усилие.

Правильная эксплуатация дроссельной арматуры предполагает соблюдение ряда условий. Монтаж следует производить с учётом направления потока, указанного стрелкой на корпусе, обеспечивая надёжную затяжку резьбовых соединений без перекосов.

Система должна быть заполнена чистым, соответствующим спецификации маслом, поскольку даже мелкие абразивные частицы способны быстро вывести из строя прецизионную пару золотник-гильза, нарушив герметичность компенсатора. При настройке скорости вращения гидромотора или перемещения штока регулировочный винт поворачивают плавно, избегая резких движений, а для фиксации выбранного положения после регулировки часто требуется затянуть контргайку.

Периодический контроль за работой механизма включает проверку на предмет внешних подтеканий масла и оценку стабильности хода исполнительного органа под нагрузкой.

Подбор подходящей модели осуществляется на основе технического расчёта и анализа условий работы конкретной гидравлической системы. Исходными данными служат тип рабочей жидкости и её кинематическая вязкость, максимальное давление в линии, где будет установлен прибор, и необходимый диапазон регулирования расхода, выраженный в литрах в минуту.

Ключевым параметром является именно номинальный расход, который должен примерно на 10-15% превышать максимально требуемый в системе для предотвращения работы прибора на пределе возможностей. Для контуров с высокой динамикой нагрузок однозначно стоит выбрать клапан с компенсацией давления, так как он обеспечит стабильность скорости.

В системах с постоянной нагрузкой или для задач грубого дросселирования можно сэкономить, применив более простое устройство прямого действия. Тип управления — ручной, механический или электрический — определяется требуемой степенью автоматизации технологического процесса.

Различия между разновидностями этих механизмов проявляются не только в их конструкции, но и в эксплуатационных характеристиках. Дроссели с компенсацией перепада демонстрируют высокую точность поддержания расхода, обычно в пределах 3-5% от заданного значения, но создают чуть большие потери давления в системе и имеют более сложную конструкцию.

Их прямые аналоги проще и дешевле, однако точность регулирования у них может падать до 15-20% при значительном изменении вязкости масла от нагрева или нагрузки на привод. Пропорциональные электрогидравлические дроссели, управляемые сигналом от контроллера, позволяют реализовать сложные законы изменения скорости, интегрируясь в автоматизированные линии.

Опорные модели, устанавливаемые непосредственно в цилиндр, минимизируют длину напорных магистралей, что повышает жёсткость гидропривода и его устойчивость к возмущениям.

Области применения гидродроссельной арматуры чрезвычайно широки и охватывают практически всю машиностроительную отрасль. В станкостроении они используются для регулировки скорости подачи суппортов токарных, фрезерных и шлифовальных станков, обеспечивая качество обработки поверхности.

В прессовом оборудовании эти устройства задают скорость опускания и подъёма ползуна, определяя производительность и точность технологического цикла. Мобильная гидравлика строительных и дорожных машин — экскаваторов, бульдозеров, автокранов — применяет мощные дроссели для управления скоростью подъёма стрелы, поворота платформы или хода гусениц.

Даже в авиационной и космической технике можно встретить компактные и надёжные образцы подобных регуляторов, отвечающих за управление механизацией крыла или шасси. Грамотный выбор, основанный на понимании принципа действия и конструктивных особенностей, позволяет спроектировать эффективный, надёжный и экономичный гидравлический привод для самой сложной задачи.
