Магнитные фильтрующие сепараторы для жидких сред
В производственных циклах, где перекачиваются смазочно-охлаждающие жидкости, гидравлические масла или водные эмульсии, постоянная проблема – наличие ферромагнитной взвеси. Мельчайшие частицы стружки, окалины и продуктов износа трущихся пар способны за несколько недель вывести из строя дорогостоящий насос и уплотнения.
Подобные устройства решают эту задачу без расходных сетчатых элементов, улавливая загрязнения силой постоянного поля. Конструкция оказывается очень надежной, так как в ней отсутствуют движущиеся детали, а гидравлическое сопротивление минимально, что особенно ценно для систем с центробежными агрегатами.
Сердцем рассматриваемого оборудования выступают источники поля, выполненные из редкоземельных сплавов, главным образом на основе неодима, железа и бора (NdFeB). Остаточная индукция современных марок, таких как N42SH, достигает 1,32-1,38 Тл при высокой коэрцитивной силе, позволяющей противостоять размагничиванию.
Однако температура окружающей среды играет критическую роль: для стандартных неодимовых сплавов предельная рабочая граница составляет плюс 80°C, а для термостойких модификаций с добавлением диспрозия — до плюс 150°C. В ситуациях с сильно нагретыми маслами, например, в гидросистемах прокатных станов, предпочтительнее применять самарий-кобальтовые (SmCo5) изделия, чья намагниченность ниже (около 0,9 Тл), но работоспособность сохраняется до 350°C.
Конструктивно сепаратор чаще всего представляет собой герметичный корпус из немагнитной нержавеющей стали, внутри которого размещены стержни или пластины с запрессованными магнитами. Поле концентрируется на рабочих поверхностях, и в зазоре между соседними стержнями напряженность может достигать 1,2 Тл при расстоянии между ними 5-8 мм.
Такой подход обеспечивает захват частиц размером от 5 микрометров, хотя эффективное извлечение начинается с 20-30 мкм для типичных стружечных загрязнений. Допустим, перекачивается эмульсия с высокой вязкостью до 100 сСт: тогда скорость потока не должна превышать 1,5 м/с, иначе гидродинамические силы оторвут мелкие фрагменты от поверхности стержней.
В системах охлаждения металлорежущих станков часто применяется роторная схема, где магнитный блок медленно вращается, а шлам счищается неподвижным скребком. Такое решение позволяет автоматизировать удаление накопленной грязи без остановки основного процесса.
Для магистралей с высоким давлением (до 40 бар) корпус делают из цельнотянутой трубы с толщиной стенки не менее 5 мм, рассчитывая его по стандарту ASME VIII. Важнейший параметр подбора — удельная площадь поперечного сечения в свету: при скорости входа 2 м/с в трубе Ду 100, после установки стержневого пучка проходное сечение уменьшается на 30-40%, из-за чего скорость внутри аппарата возрастает до 3 м/с, что уже ведет к срыву захваченных примесей. Поэтому, подбирая подобную технику, следует оставлять запас по диаметру, ориентируясь на соотношение площади живого сечения к производительности насоса 1:4.
При работе с высокоабразивными средами, такими как шлифовальный шлам, поверхность стержней защищают твердым покрытием, например, нитридом титана толщиной 3-5 мкм. Без этого покрытия сами магниты, спрятанные внутри стальных трубок, не пострадают, но защитная оболочка быстро истирается, что приводит к контакту наполнителя с жидкой фазой и коррозии.
Для пищевых производств, где требуется периодическая санитарная обработка, выпускаются разборные модификации с быстросъемными хомутами. Здесь все внутренние элементы имеют полировку до Ra 0,4 мкм, что исключает прилипание продуктов и упрощает мойку.
Расчет силы удержания частицы можно выполнить по приближенной формуле F = (χ_vol * V * B * grad B) / μ0, где χ_vol — объемная магнитная восприимчивость материала (для магнетита около 0,5, а для аустенитной нержавейки стремится к нулю), V — объем частицы, B — индукция, grad B — градиент поля у поверхности стержня. Типичный градиент у острия иглы составляет 100-300 Тл/м, что при B=1,2 Тл создает силу, способную удержать стальную сферу диаметром 100 мкм.
На практике частицы оксидов железа, образующиеся при коррозии трубопроводов, удаляются отлично, а вот немагнитные включения (песок, графит, медная стружка) проходят сквозь такой аппарат беспрепятственно.

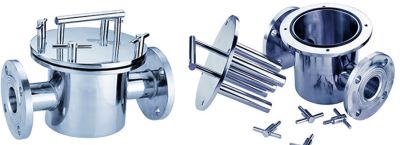

Для систем с периодическим обслуживанием выбирают конструкцию с выдвижным картриджем. Оператор отсекает поток задвижками, поднимает блок стержней, и вся налипшая "щетина" из стружки удаляется механически скребком или обдувом.
Следует учитывать, что при высоте подъема более 1,5 метра масса блока с захваченным шламом может достигать 30-40 кг, поэтому необходима подъемная траверса. Нормативные требования к остаточной намагниченности жидкости после очистки отсутствуют, однако многие отраслевые стандарты, к примеру, для авиационных гидросистем (ГОСТ 17216), предписывают класс чистоты не хуже 8 по NAS 1638. С применением многопроходных сепараторов с зазором в 4 мм удается достичь класса 5, что соответствует содержанию частиц железа менее 2,5 мг/л.
Периодичность восстановления работоспособности зависит от концентрации загрязнений. В обороте воды на обогатительных фабриках стержни приходится чистить каждые 2-3 часа, тогда как в гидравлических системах прецизионных станков интервал достигает 2-3 месяцев.
Ориентиром служит перепад давления: как только разница показаний на входе и выходе превышает 0,3 бара для аппарата с сухим сопротивлением 0,05 бара, пора проводить очистку. Игнорирование этого момента приводит к тому, что слой шлама замыкает линии поля, и эффективность резко падает — частицы начинают проскакивать в зазоры, забитые грязью.
При установке такого элемента в обвязку насоса необходимо соблюдать прямоточную схему: входной и выходной патрубки должны быть соосны, а сам корпус ориентирован строго горизонтально или вертикально (в зависимости от модели). Поворот потока на 90 градусов непосредственно перед сепаратором вызывает завихрения, которые вымывают ранее осевшие частицы.
Для горизонтальной конфигурации с нижним подводом жидкости следует предусмотреть сливной кран в самой нижней точке, поскольку при останове насоса осадок скапливается в карманах, где поле слабее. Заводские характеристики обычно приводят для воды при 20°C, а при работе с маслами плотностью 900 кг/м³ фактическая пропускная способность снижается на коэффициент вязкости, рассчитываемый по эмпирической формуле К = (ν_воды / ν_масла)^0,33.
Выбирая тип магнитной системы, обратите внимание на материал прокладок между полюсами. В дешевых версиях используют пластик или алюминий, которые со временем разрушаются под воздействием высоких температур и масел.
Предпочтительнее латунные или бронзовые проставки, обеспечивающие неизменность зазора в течение всего срока службы (обычно заявляемого производителем в 10 лет при потере намагниченности не более 1% в год). Наконец, помните, что ударные нагрузки и вибрация от соседнего оборудования передаются корпусу, вызывая микроскопические перемещения магнитов. Внутреннее крепление должно быть залито компаундом или зафиксировано пружинными шайбами. Если этого не сделано, через два-три года работы вы услышите характерный дребезг, а эффективность сепарации упадет вдвое.
