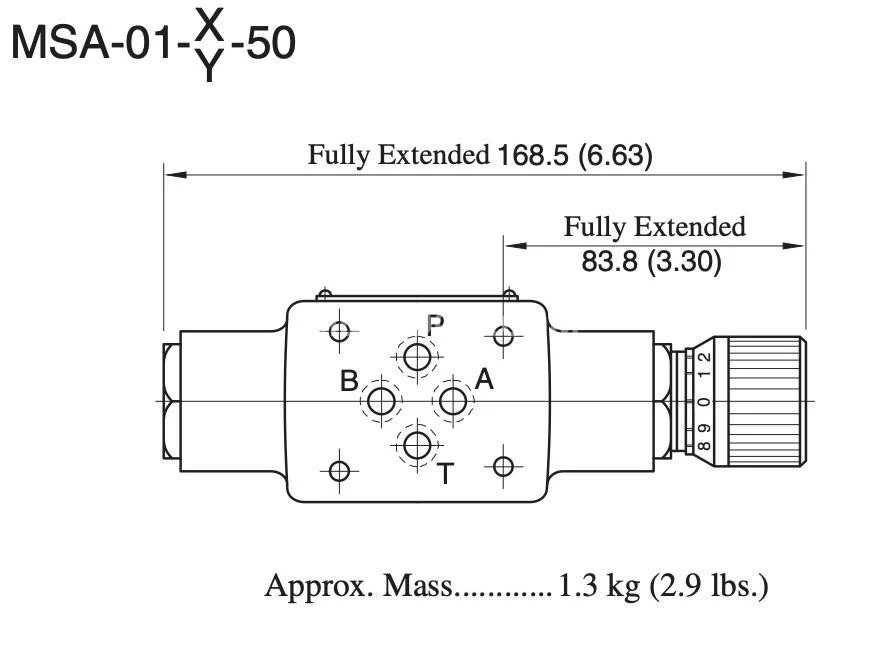

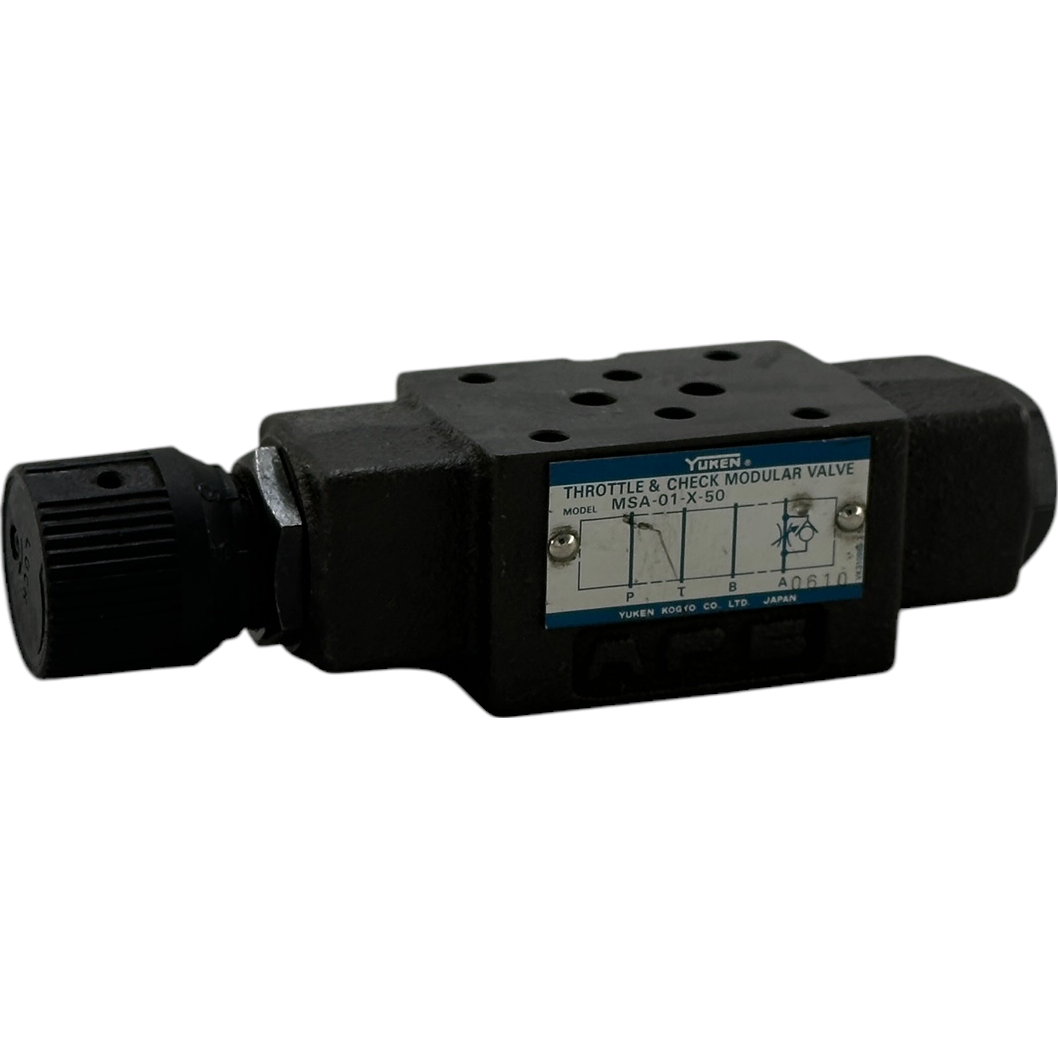

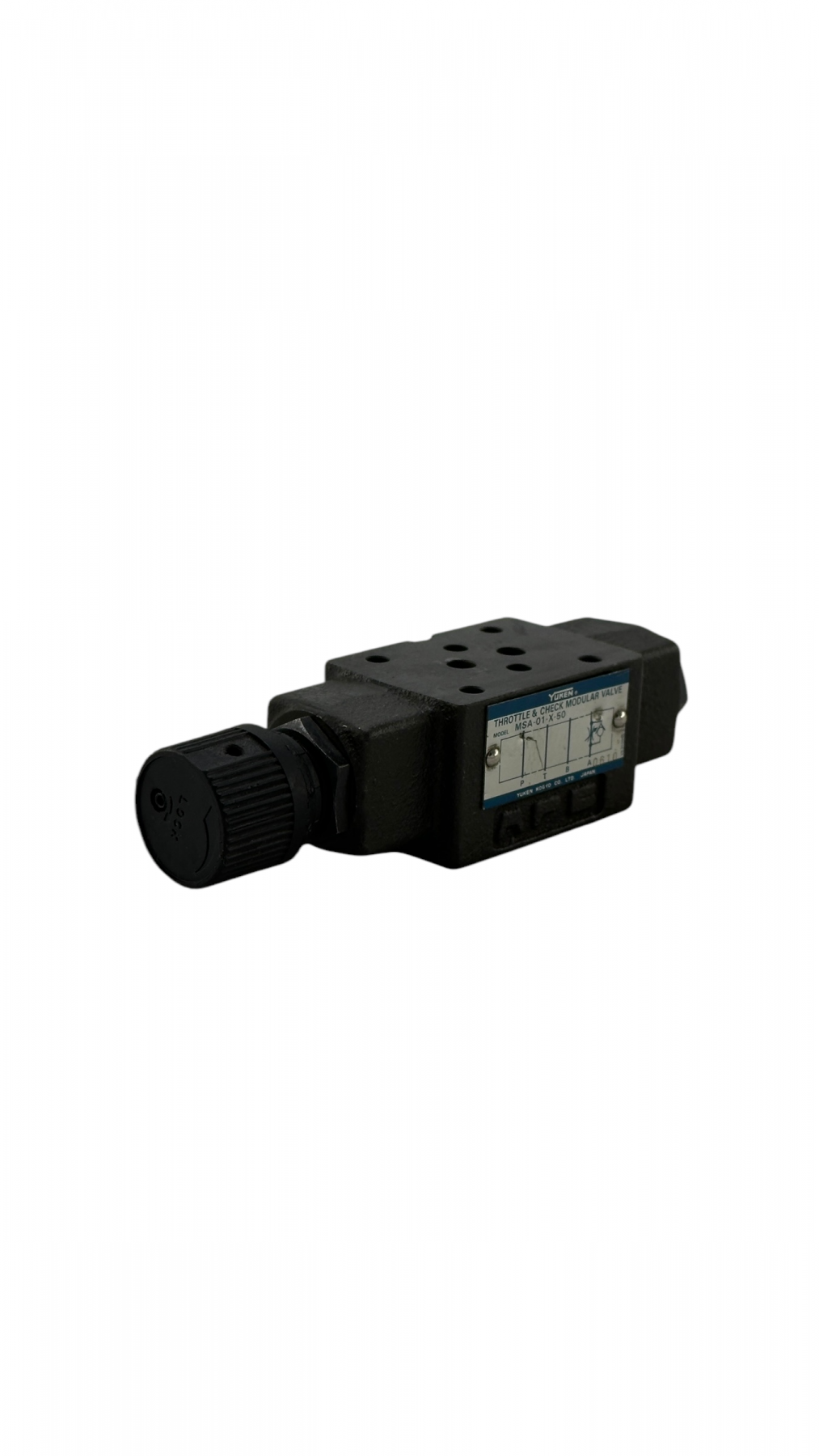

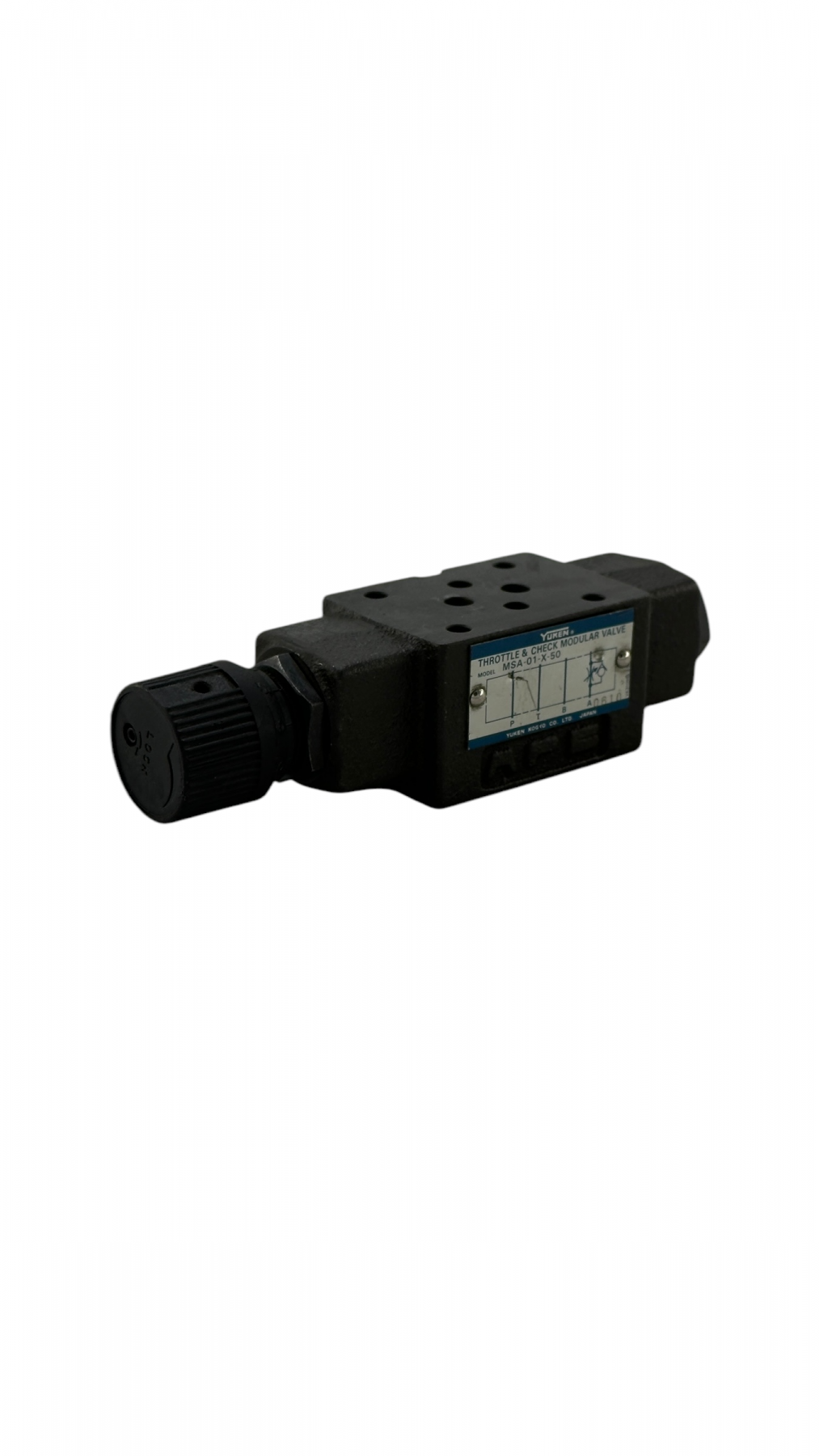

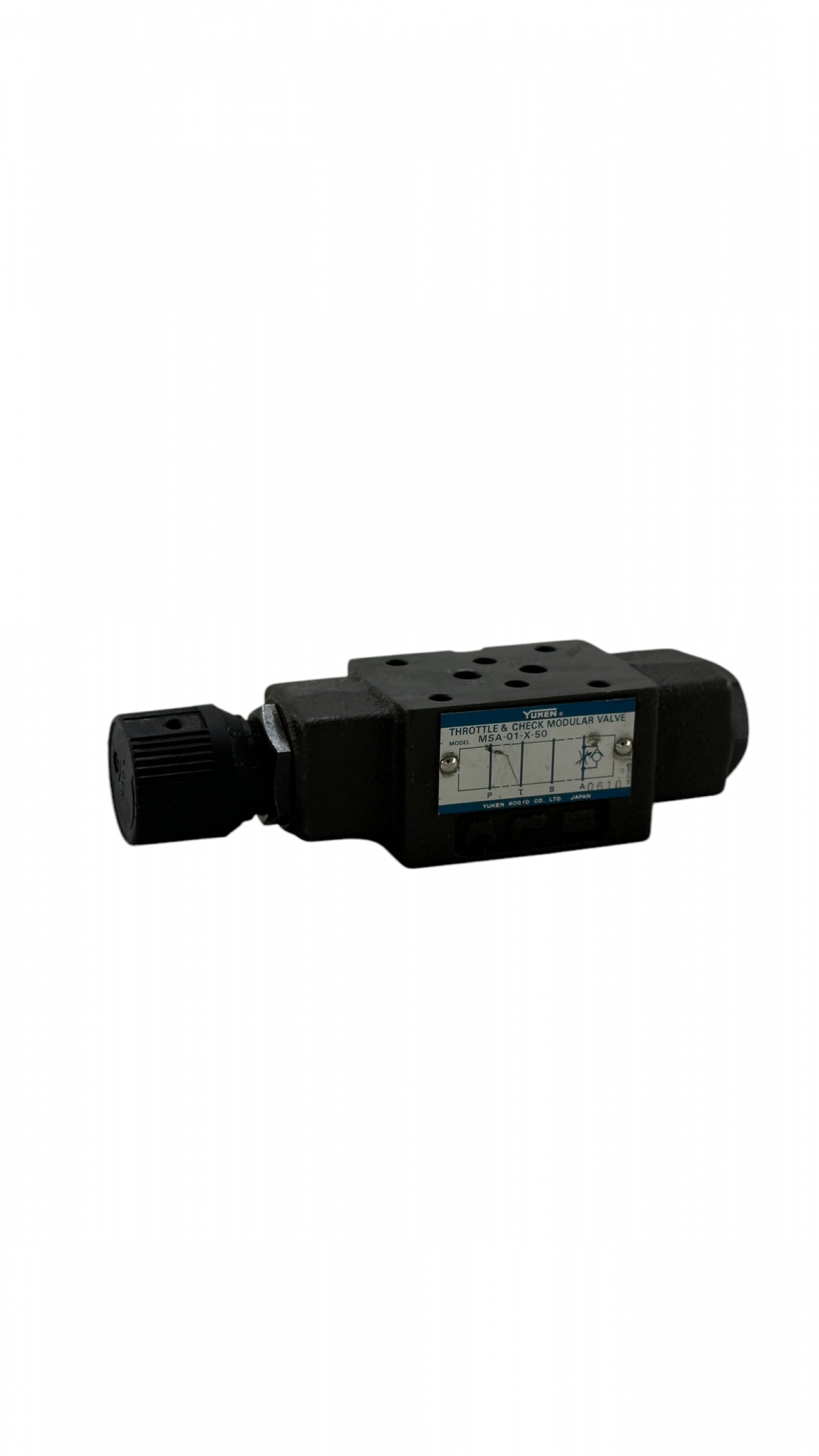

Гидродроссель MSA-01-X-50 YUKEN

Технические характеристики:

Условный проход, мм.: 6

Номинальное давление на выходе, МПа: 31,5

Номинальная подача, л/мин: 60

Тип монтажа: модульный

Масса, кг.: 1,3

Дроссели с обратным клапаном моделей MSA-01-X(Y)-50, MSB-01-X(Y)-50 и MSW-01-X(Y)-50 имеют модульное исполнение и диаметр Ду=6 мм, соответствуют стандартам CETOP 03 и ISO. Минимальное давление настройки определяется как значение из характеристики минимального давления плюс противодавление в линии резервуара, которое указано на следующей странице. Это противодавление должно учитывать перепад давления в линии T клапанов, установленных на основании модульного клапана.

Для регулировки давления нужно ослабить контргайку и вращать винт регулировки по часовой стрелке или против часовой стрелки. Чтобы повысить давление, поворачивайте винт по часовой стрелке, а после регулировки необходимо затянуть контргайку.

При небольшом расходе давление может стать нестабильным. Чтобы этого избежать, ознакомьтесь с характеристиками минимального расхода на следующей странице и используйте клапан в указанном диапазоне.

Для настройки расхода ослабьте стопорный винт регулировочного диска и вращайте диск по часовой стрелке или против часовой стрелки. Для уменьшения расхода поворачивайте диск по часовой стрелке. После завершения регулировки обязательно затяните стопорный винт.
