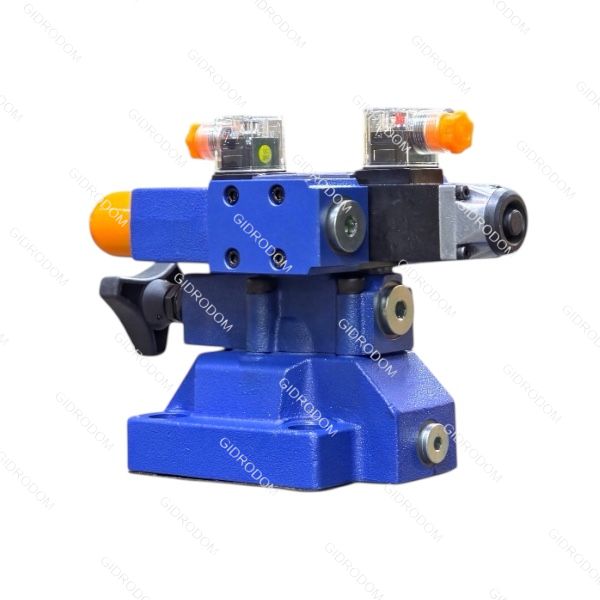

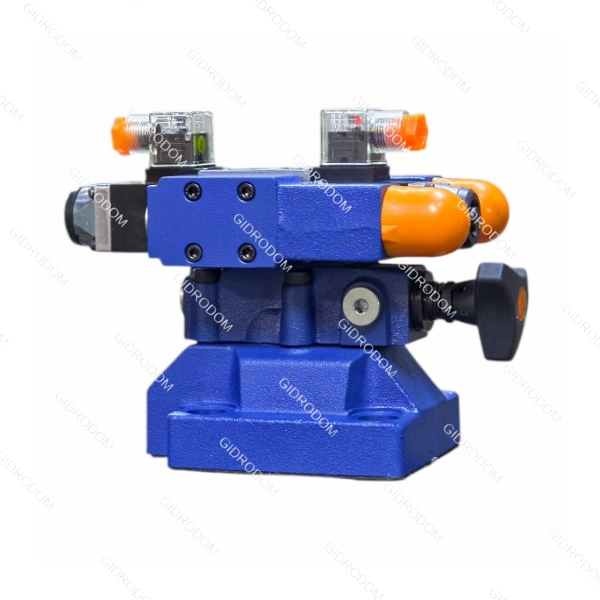

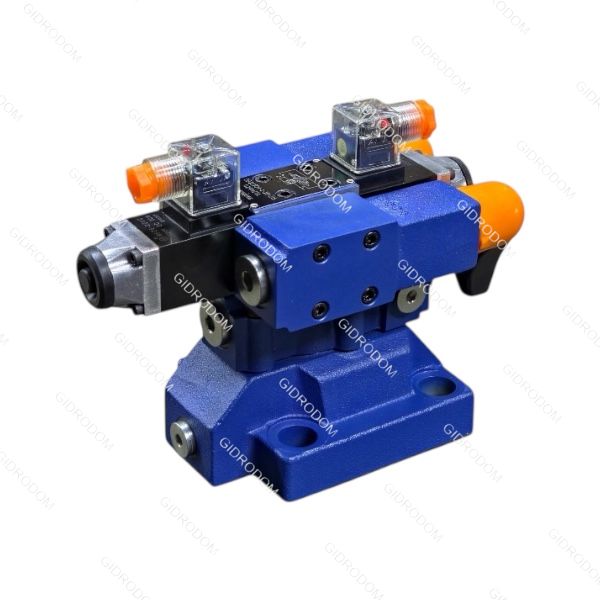

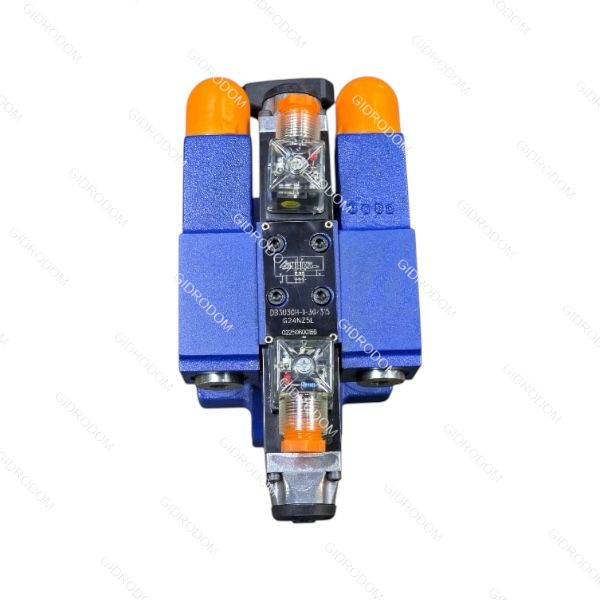

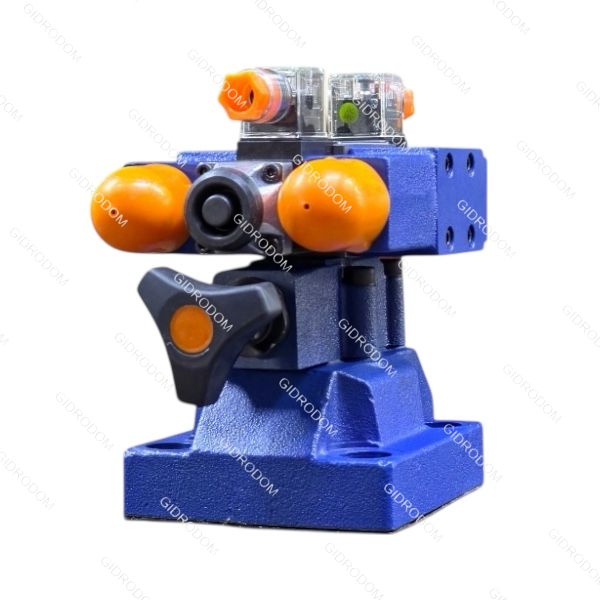

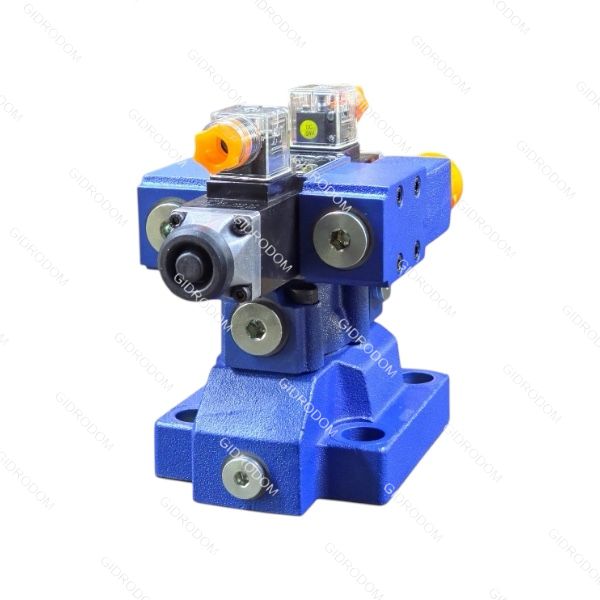

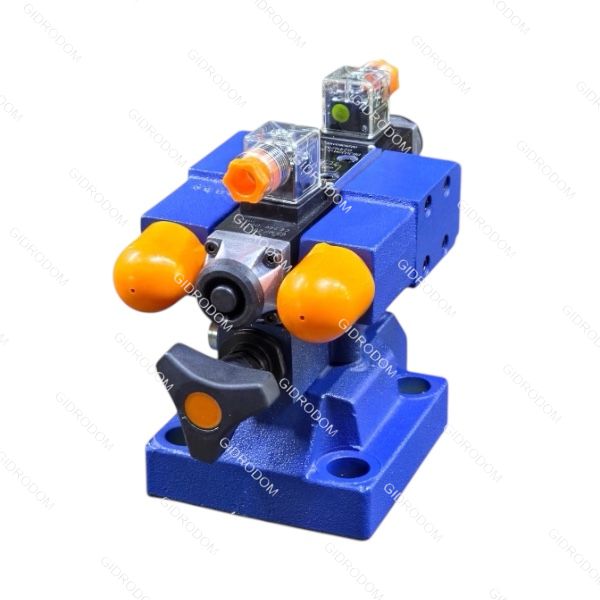

Гидроклапан предохранительный DB3U 30H-1-30B/315 G24 NZ5L
Оставить отзыв
Есть в наличии
Безопасность и конфиденциальность
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
Гарантия доставки
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
Технические характеристики
| Параметр | Значение |
|---|---|
| Типоразмер (Ду) | 32 мм (Size 30) |
| Макс. рабочее давление | 315 бар (31.5 МПа) |
| Макс. расход жидкости | до 600 л/мин |
| Тип управления | Электромагнитное (пилотное) |
| Напряжение питания (G24) | 24 В DC (постоянный ток) |
| Рабочая среда | Минеральное масло (HL, HLP) по DIN 51524 |
| Диапазон температур масла | от -30°C до +80°C |
| Масса | ~9.8 кг |
Габаритные размеры
| Параметр | Значение (мм) | Примечание |
|---|---|---|
| Длина (L) | ~250–280 | С учетом вылета рукояток настройки |
| Ширина (B) | ~120–140 | По корпусу основного каскада |
| Высота (H) | ~210–240 | От монтажной плоскости до верха катушек |
| Масса | 9.8 кг | Без учета масла в каналах |
Описание и конструкция
Клапан состоит из основного каскада (корпус с главным золотником) и пилотного каскада, включающего в себя три вспомогательных клапана давления и один электромагнитный распределитель.
- Назначение: Ограничение давления в гидросистеме. Благодаря электромагнитному управлению можно дистанционно выбирать один из трех предустановленных уровней давления.
- Конструкция:
- Главный золотник: Посадочного типа, обеспечивает герметичность и работу с высокими расходами.
- Элементы настройки: Поворотная ручка (код "1") для ручной регулировки уровней давления.
Монтаж
- Тип монтажа: Стыковой (на плиту). Присоединительная поверхность соответствует стандартам ISO 6264 и DIN 24340 (тип E).
- Крепление: Рекомендуется использовать болты класса прочности 10.9.
- Монтажное положение: Любое, но предпочтительно горизонтальное для удобства обслуживания.
Присоединительные размеры (монтажная плита)
Клапан предназначен для стыкового монтажана подплиту. Основные параметры отверстий по стандарту для типоразмера 32:
- Каналы P и T (основные): Диаметр отверстий в плите обычно составляет 32 мм.
- Крепежные отверстия: 6 отверстий под болты M18.
- Глубина ввинчивания: Минимум 1.5 диаметра болта (для стальных плит).
- Уплотнения: Применяются кольца круглого сечения (O-rings) из материала NBR или FKM.
Таблица присоединительных портов
| Порт | Назначение |
|---|---|
| P | Вход давления (напорная линия) |
| T | Слив в бак (основной) |
| X | Канал управления (внешний подвод, если предусмотрено) |
| Y | Дренаж пилота (внешний слив) |
Совет по монтажу: Перед установкой убедитесь, что шероховатость поверхности плиты не хуже Ra 0.8, а плоскостность — в пределах 0.01 мм на 100 мм длины. Это критично для предотвращения утечек под корпусом клапана.
