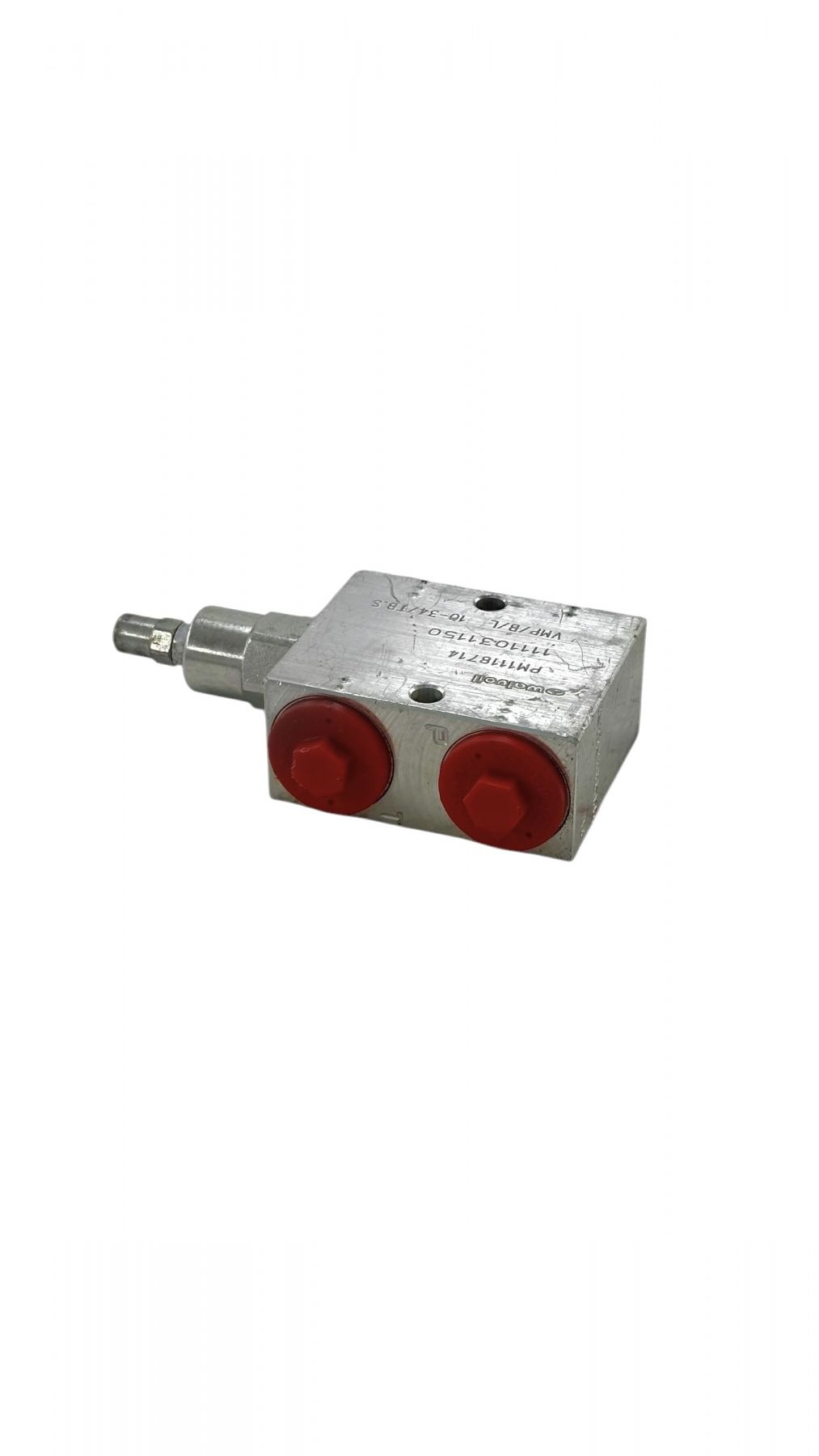

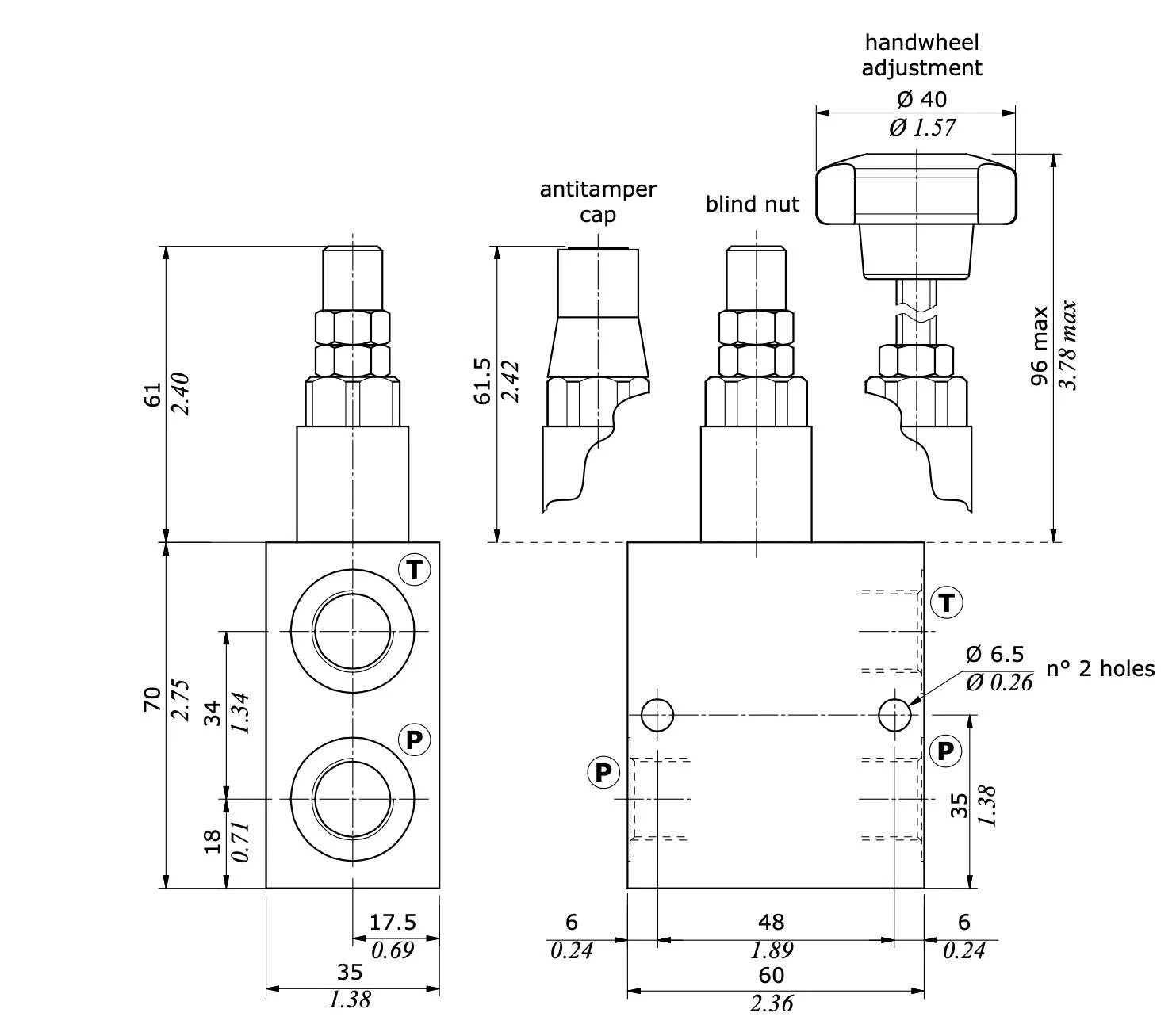

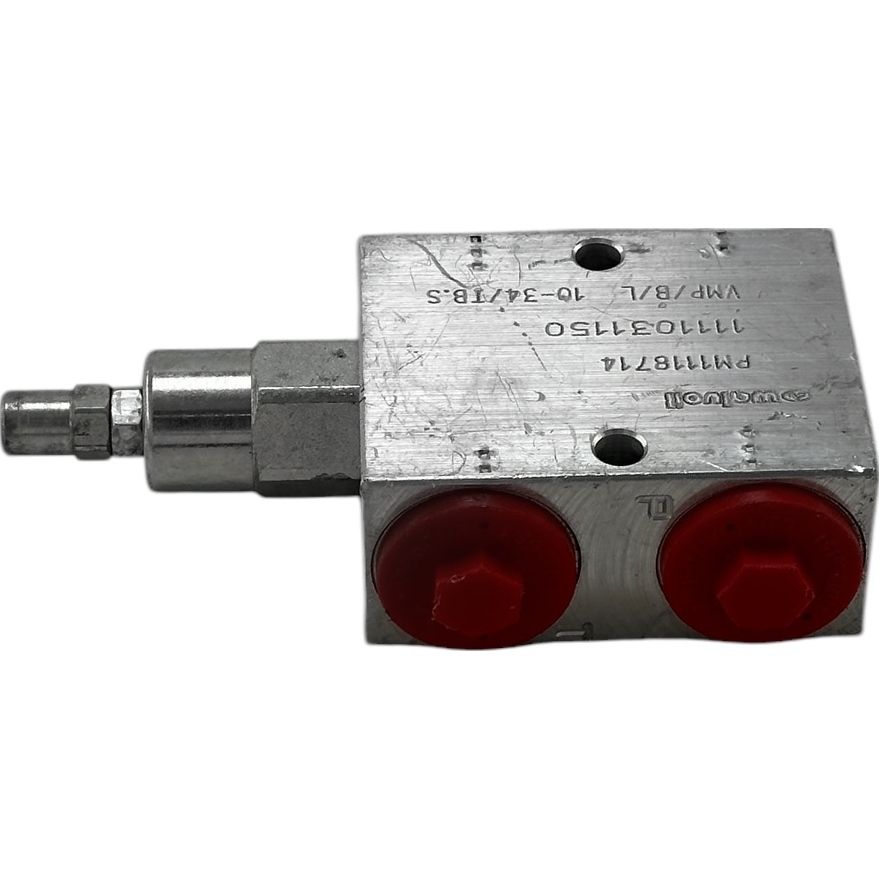

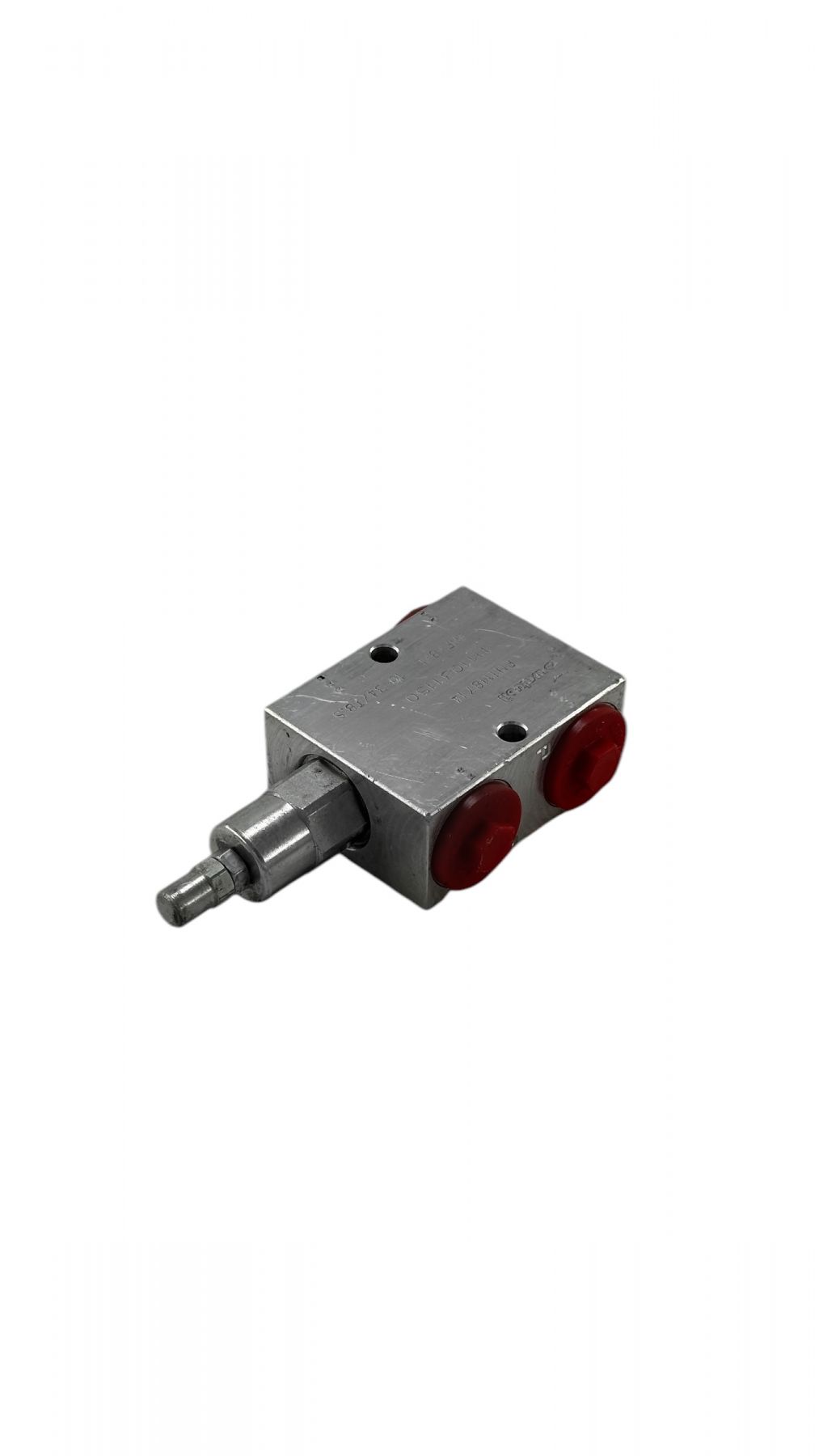

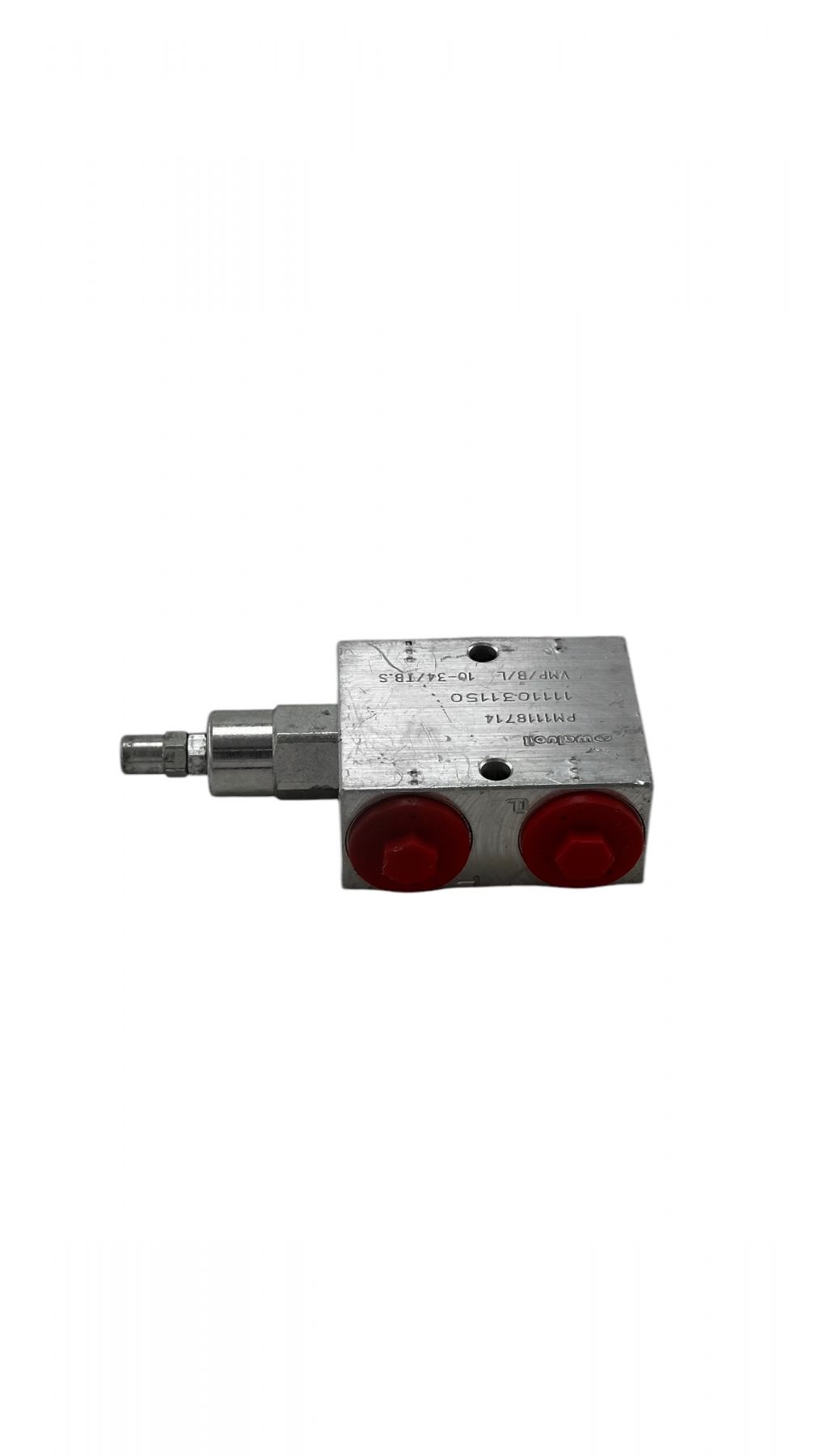

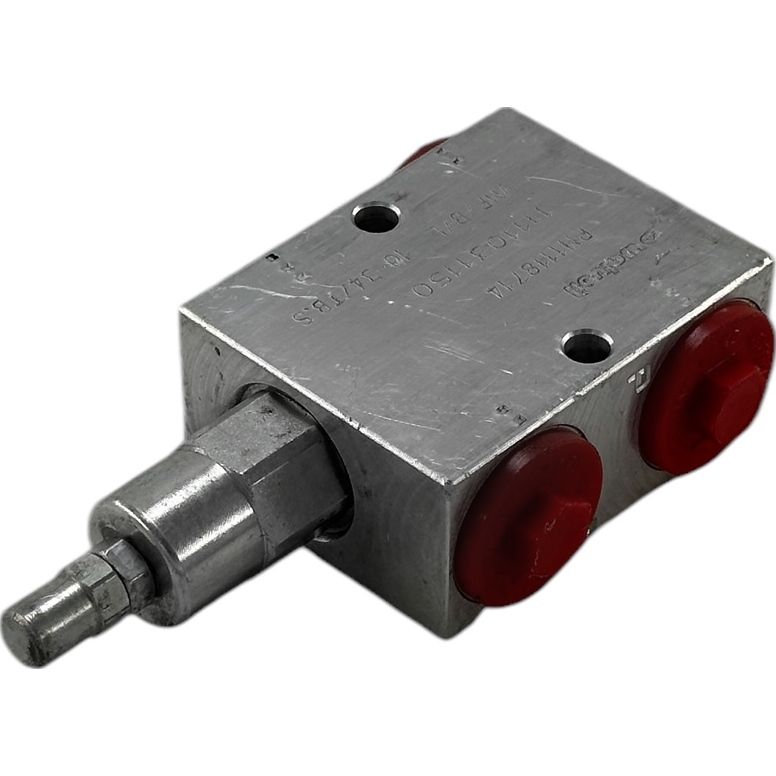

Гидроклапан VMP/B/L 10-34/TB.S WALVOIL
✓ Сертифицированное оборудование
✓ Гарантия надежной эксплуатации
✓ Контроль качества на каждом этапе
✓ Современное оборудование
✓ Быстрая отгрузка
| Параметр | Значение |
|---|---|
| Тип клапана | Предохранительный, прямого действия |
| Максимальный расход | 60 л/мин |
| Диапазон регулировки (пружина TB) | 5 – 40 бар |
| Заводская настройка (стандарт) | 30 бар (при 5 л/мин) |
| Макс. давление (алюминиевый корпус) | 210 бар |
| Макс. давление (стальной корпус) | 350 бар |
| Присоединительная резьба (P-T) | G 3/4" (BSP) |
| Рабочая температура | от -20°C до +80°C |
| Материал уплотнений | NBR (Buna-N) |
| Вес | ~0.87 кг (алюм.) / 1.74 кг (сталь) |
- VMP/B/L — Серия: Предохранительный клапан прямого действия для линейного (трубного) монтажа.
- 10 — Типоразмер (типоразмер патрона/вставки).
- 34 — Размер гидравлических портов: резьба G 3/4".
- TB — Диапазон давления (тип пружины): в данном случае 5–40 бар (самая «мягкая» пружина в серии).
- S — Тип регулировки: внутренний винт с шестигранной головкой, защищенный колпачком (гайкой).
Этот клапан часто используется в системах, где требуется точное ограничение давления на низких значениях (до 40 бар), например, в линиях управления или вспомогательных контурах.
Изменения и корректировки технических характеристик и размеров защищены. Компания WALVOIL S.p.A. оставляет за собой право прекратить производство любой модели из каталога без предварительного уведомления. Авторские права на текст настоящего документа принадлежат WALVOIL S.p.A. Полное или частичное воспроизведение каталога запрещено. WALVOIL не несёт ответственности за любые убытки, вызванные неправильным использованием продукции. Рекомендуемая рабочая жидкость – минеральное масло с вязкостью от 10 до 200 сСт. Основной причиной поломок и проблем с работой гидравлических систем служит загрязнённое масло. В таблице приведены рекомендации OLEOSTAR S.p.A. по минимально допустимому уровню загрязнённости масла в соответствии с индивидуальными спецификациями различных изделий, что поможет обеспечить безопасность вашего гидравлического оборудования и собранных клапанов. Перед установкой картриджа в корпус клапана следует обязательно смазать прокладку чистым маслом и вручную вкрутить картридж, чтобы он соприкасался с прокладками в корпусе. Внутренние компоненты изготовлены из высококачественной стали, прошедшей соответствующую обработку. За дополнительной информацией можно обратиться в наш технический отдел. Рабочая температура: минимальная -25°C (-13°F),максимальная 90°C (194°F) с уплотнениями BUNA N; минимальная -20°C (-4°F),максимальная 200°C (392°F) с уплотнениями VITON. Номинальные характеристики, представленные в каталоге, измерены для минерального масла с вязкостью 46 сСт при температуре 40°C (104°F). Все размеры на чертежах указаны в миллиметрах.
