Гидродроклапаны предохранительные

Гидропредохранительные клапаны служат стражами давления в любых гидравлических системах, будь то мощный пресс или точный станок. Их основная функция заключается в принудительном сбросе рабочей жидкости в бак при превышении заданного уровня давления, защищая дорогостоящие компоненты: насосы, гидроцилиндры, распределители от разрушительных перегрузок.

Отказ этого элемента неминуемо ведет к аварии, потому его выбор и понимание работы критически значимы для надежности всего контура.

Конструктивно данные устройства делятся на два основных типа: прямого и непрямого действия. Клапан прямого действия открывается исключительно за счет силы давления жидкости, действующей непосредственно на запирающий элемент, преодолевающей усилие настроечной пружины.

Такие конструкции отличаются простотой, высокой скоростью срабатывания и применяются в системах с относительно небольшими расходами. Клапан непрямого, или двухступенчатого, действия использует вспомогательный пилотный контур для управления основным золотником, что позволяет точно регулировать давление при значительных потоках жидкости, сводя к минимуму скачки и обеспечивая стабильность работы.

Существуют также разновидности с разными характеристиками запирания. Нормально-закрытые модели являются классическими, они открываются при превышении давления и закрываются при его снижении.

Для специфических задач, связанных с поддержанием постоянного давления в сливной магистрали или в системах торможения, применяются нормально-открытые клапаны, которые закрываются при росте давления. Комбинированные исполнения могут выполнять несколько функций сразу, например, ограничивать и сбрасывать давление, экономя место в схеме.

Главным регулирующим документом для этих изделий в России выступает ГОСТ 31215-2003 «Арматура трубопроводная. Клапаны предохранительные.

Общие технические условия». Этот стандарт устанавливает обязательные требования к конструкции, материалам, методам испытаний и маркировке.

В международной практике широко применяются стандарты серии ISO 4126, а для судовой гидравлики — правила классификационных обществ, таких как Российский морской регистр судоходства. Соответствие этим нормативам гарантирует, что устройство прошло цикл испытаний на срабатывание, герметичность и ресурс.

Принцип функционирования основан на балансе сил. В состоянии покоя пружина через толкатель плотно прижимает конус или шарик к седлу, перекрывая путь жидкости из напорной линии в сливную.

Когда давление в системе достигает величины настройки, сила, действующая на запирающий элемент со стороны жидкости, превышает усилие пружины. Элемент отходит от седельного отверстия, образуя проход для масла в бак.

После снижения давления ниже уровня настройки пружина возвращает механизм в исходное состояние, прекращая сброс.

Правильный подбор модели требует анализа нескольких ключевых параметров. Первичный критерий — давление настройки, оно должно быть на 10-15% выше максимального рабочего давления в защищаемом участке контура.

Скажем, для системы, функционирующей на 200 бар, потребуется клапан с диапазоном регулировки, включающим 230 бар. Второй фундаментальный показатель — номинальный расход, который устройство способно пропустить в открытом состоянии без опасного роста давления сверх настроечного.

Этот параметр измеряется в литрах в минуту и должен соответствовать или превышать производительность насоса.

Диаметр присоединительной резьбы, к примеру, М20х1,5 или G1/2, должен совпадать с линией, в которую производится монтаж. Рабочая среда определяет материалы уплотнений: для минеральных масел подходит NBR, для синтетических жидкостей типа HFD-R — FKM.

Температурный диапазон эксплуатации типовой модели лежит в пределах от -20 до +80 градусов Цельсия. Для пружин, испытывающих циклические нагрузки, применяют хромованадиевую сталь, а корпус чаще всего изготавливают из углеродистой или легированной стали.

В процессе эксплуатации настройка производится вращением регулировочного винта, который сжимает или ослабляет пружину. Винт обычно защищен пластиковым колпачком, предотвращающим самопроизвольное смещение.

Проверку давления срабатывания осуществляют, плавно повышая нагрузку в системе с помощью дросселя и наблюдая за показаниям манометра в момент начала сброса. В системах с высокими требованиями к чистоте, таких как авиационная гидравлика, используют клапаны с фильтрами тонкой очистки в пилотной ступени, чтобы мельчайшие частицы не мешали точному позиционированию золотника.

Области применения этих защитных элементов невероятно широки. В станкостроении они охраняют гидроприводы подач и зажимные механизмы от поломки при заклинивании инструмента.

В прессовом оборудовании клапаны страхуют главный цилиндр от последствий перегруза. В мобильной технике, тракторах и экскаваторах, они интегрированы в системы управления навесным оборудованием.

На трубопроводах высокого давления, транспортирующих жидкости, предохранительные устройства монтируют для аварийного сброса в случае внезапной блокировки потока.

Отличия между разновидностями проявляются в деталях. Прямого действия клапаны часто дешевле и менее чувствительны к загрязнению масла, но могут вызывать колебания давления при срабатывании на больших расходах.

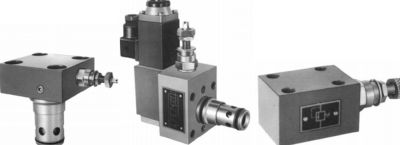

Двухступенчатые аналоги обеспечивают плавный сброс и точность, однако их пилотный канал требует высокой чистоты рабочей жидкости. Компактные картриджные версии, встраиваемые в блоки управления, экономят пространство, в то время как проходные модели с резьбовым или фланцевым присоединением легче обслуживать и заменять.

При монтаже направление потока, указанное стрелкой на корпусе, должно строго соблюдаться. Устанавливают арматуру как можно ближе к источнику давления, которым обычно выступает насос, без дросселей и задвижек на подводящей линии.

Сливная гидролиния от клапана в бак должна быть прямолинейной, иметь увеличенный диаметр и исключать возможность создания противодавления, способного нарушить работу механизма. Периодический контроль давления срабатывания, раз в полгода или согласно регламенту производителя машины, поддерживает готовность защиты.

Работа с подобными элементами всегда предполагает запас по давлению и расходу. Никогда не следует выбирать модель, чьи предельные параметры точно совпадают с расчетными значениями системы.

Запас в 15-20% по расходу и давление настройки в верхней трети регулировочного диапазона изделия обеспечат долгий срок службы без усталостного разрушения пружины. Учет этих правил, внимательное изучение паспортных данных и понимание физики процесса превращают выбор и применение гидропредохранительного клапана из формальной необходимости в осознанную гарантию безопасности и бесперебойности технологических процессов.
