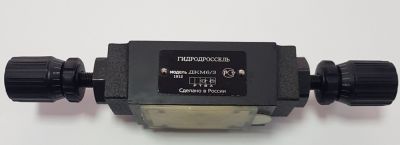

Гидродроссели ДК С и ДРС
В системах промышленной гидравлики управление скоростью движения цилиндров или гидромоторов часто требует точного контроля потока рабочей жидкости. Для этой задачи десятилетиями успешно применяются дросселирующие аппараты типов ДК С и ДРС, представляющие собой надежные и функциональные устройства.
Их конструкция и характеристики строго регламентированы отраслевыми стандартами, что гарантирует взаимозаменяемость и предсказуемость работы в контуре. Отечественные нормативы, такие как ГОСТ 24696-81 на регулируемые дроссели, определяют основные параметры, типоразмеры и условия испытаний данной аппаратуры.
Основное предназначение этих механизмов заключается в создании переменного гидравлического сопротивления на определенном участке гидролинии. Плавное изменение проходного сечения внутри корпуса позволяет оперативно менять расход масла, что напрямую влияет на скорость исполнительного органа.
Принцип действия базируется на простой, но эффективной схеме: вращение регулировочной рукояти приводит к осевому перемещению иглы, которая сужает или расширяет кольцевой зазор между своим конусом и седлом. Точная форма этой конусной пары обеспечивает линейную или близкую к линейной зависимость расхода от угла поворота.
Конструктивное исполнение дросселей ДК С подразумевает их установку непосредственно в гидравлическую линию через резьбовые порты, что характерно для большинства станков советского и постсоветского периода. Типовой условный проход для этой серии лежит в пределах от 6 до 50 миллиметров при номинальном давлении до 32 МПа.
Модели ДРС, в свою очередь, спроектированы для монтажа в специальные пробки гидрораспределителей серии Р80, Р200 и им подобных, что создает компактную и интегрированную систему управления. Это их кардинальное различие предопределяет и сферу применения каждого типа.
Для подбора подходящего аппарата сначала необходимо анализировать параметры конкретной гидросистемы. Ключевыми исходными данными служат максимальный рабочий расход жидкости, измеряемый в литрах за минуту, и давление в линии, где планируется установка.
Несоответствие пропускной способности дросселя расходу насоса приведет либо к недостаточной регулировке, либо к чрезмерным потерям и нагреву масла. Следующим шагом становится изучение типа рабочей среды – минеральное масло какой вязкости, например, И-20А или И-30, или иная жидкость применяется в системе, поскольку это влияет на материал уплотнений.
Непосредственно в процессе эксплуатации регулировку следует производить плавно, избегая резких поворотов маховичка под нагрузкой. При длительной работе на частично закрытом положении стоит помнить, что энергия потока рассеивается в тепло, что может вызывать заметный нагрев корпуса устройства и окружающего масла.
В сложных контурах, где требуется стабилизация скорости при переменной нагрузке, дроссели часто применяются совместно с клапанами давления, создавая более совершенные схемы управления. Для систем с двухсторонним движением штока цилиндра дроссели иногда ставят парой на линии напора и слива.
Разновидности внутри самих серий отличаются, прежде всего, условным проходом, который маркируется в обозначении модели. Цифра после буквенного индекса, скажем, ДКС 20 или ДРС 10, указывает на диаметр проходного отверстия в миллиметрах.
От этого параметра напрямую зависит максимальный расход, который способен пропустить аппарат при полностью открытом состоянии. Дополнительные исполнения могут включать различное направление потока относительно регулировочной рукояти, а также наличие или отсутствие обратного клапана, позволяющего свободному протоку в одном направлении.
Области использования этих устройств охватывают практически все отрасли промышленности, где задействовано гидравлическое оборудование. Прессы, станки, подъемно-транспортные механизмы, технологические линии – везде, где нужна регулировка скорости, вы встретите дроссели.
В металлургии они управляют наклоном конвертеров, в машиностроении задают подачу суппортов, в испытательных стендах обеспечивают плавное нагружение. Их надежность и ремонтопригодность, возможность замены уплотнений и конусной пары без демонтажа всего узла, давно оценены механиками и инженерами.
Практический совет при монтаже – всегда устанавливать аппарат так, чтобы направление потока, указанное стрелкой на корпусе, совпадало с реальным направлением движения жидкости в линии. Перед первым пуском после установки или ремонта регулятор следует полностью открыть, чтобы избежать скачков давления.
В процессе эксплуатации периодическая проверка на отсутствие внешних подтеков и плавность хода регулировочного узла поможет вовремя выявить износ уплотнений или попадание механических примесей в конусную пару, что является наиболее частой причиной нарушения работоспособности.
