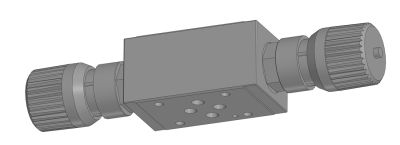

Гидродроссели с обратным клапаном
Гидродроссель, оснащенный обратным клапаном, представляет собой комбинированный аппарат, выполняющий две последовательные функции в жидкости потоке. Он не только позволяет регулировать скорость движения рабочей среды, но и гарантированно блокирует ее движение в противоположном направлении.
Подобные устройства находят применение в системах, где требуется тонкая настройка скорости гидроцилиндра или мотора при одновременной защите от нештатного обратного хода. Конструктивно этот элемент чаще всего объединяет регулируемый дроссель и тарельчатый либо шариковый клапан, размещенные в общем корпусе из стали или высокопрочного чугуна.
Классифицируют эти механизмы прежде всего по типу регулирования потока, выделяя модели с ручной настройкой и варианты с автоматическим управлением посредством электромагнитного или гидравлического пилота. Ручные конструкции предполагают изменение проходного сечения винтом, вращаемым шестигранным ключом, тогда как управляемые исполнения способны динамически менять параметры по внешнему сигналу.
Другой критерий – внутренняя схема, которая бывает параллельной или последовательной, что определяет гидравлическую характеристику узла и поведение при закрытом обратном клапане.
Стандартизация подобных изделий регламентируется несколькими документами, которые устанавливают ключевые требования к размерам, давлению и испытаниям. Международный стандарт ISO 6264 нормирует типоразмеры и рабочие давления для гидравлических дросселей, что обеспечивает взаимозаменяемость между продукцией разных изготовителей.
В российской практике часто опираются на ГОСТ 25155-82, который определяет общие технические условия для гидроаппаратов, включая методы контроля герметичности и пропускной способности. Для соединений широко применяются нормы ISO 1179, описывающие конусные резьбы и уплотнения.
Принцип действия аппарата основан на создании местного сопротивления в проточной части за счет сужения канала, площадь которого можно изменять. Проходя через это сужение, поток жидкости теряет часть энергии, что проявляется в падении давления и уменьшении расхода согласно уравнению Q = μ * A * √(2ΔP/ρ), где Q – расход, A – площадь сечения, ΔP – перепад давления, ρ – плотность жидкости, μ – коэффициент расхода.
Встроенный обратный затвор, обычно подпружиненный, свободно открывается при движении среды в основном направлении, но мгновенно закрывается под действием пружины и давления при попытке обратного течения.
Правильная эксплуатация начинается с грамотного монтажа, для которого необходимо соблюдать направление потока, указанное стрелкой на корпусе. Монтажное положение чаще всего произвольное, однако для некоторых типов с особой конструкцией клапана может быть ограничено, что всегда отражено в техническом паспорте изделия.
При вводе в работу регулировочный винт поворачивают плавно, избегая резких движений, чтобы не повредить точную кромку дросселирующей щели. Для систем, работающих на минеральных маслах, допустимая вязкость обычно лежит в диапазоне от 10 до 400 сСт, а температура среды должна поддерживаться в пределах от -20 до +80 градусов Цельсия.
Подбор подходящей модификации – задача, требующая анализа нескольких рабочих параметров вашей гидросистемы. Исходными данными служат номинальный расход, который аппарат должен пропускать, и максимальное давление в линии, где он будет установлено.
К примеру, для контура с давлением 21 МПа и расходом 40 литров в минуту потребуется дроссель с соответствующим условным проходом, скажем, DN10. Необходимо также учитывать тип рабочей жидкости – минеральное масло, эмульсия или синтетика, поскольку от этого зависят материалы уплотнений, часто изготавливаемые из NBR или FKM.
Разновидности отличаются между собой не только способом управления, но и точностью поддержания расхода под влиянием переменной нагрузки. Простые ручные модели демонстрируют зависимость потока от перепада давления, что может быть недостатком для точных систем.
Более совершенные конструкции с компенсацией давления, включающие в себя дополнительный подпорный золотник, поддерживают стабильный расход практически независимо от колебаний нагрузки, обеспечивая плавное и предсказуемое движение исполнительного органа. Цена подобных устройств, разумеется, существенно выше.
Сферы использования этих комбинированных аппаратов чрезвычайно широки и охватывают отрасли, где применяется гидравлический привод. В станочных гидросистемах они управляют скоростью подачи суппорта или стола, обеспечивая необходимую точность обработки заготовки.
В прессовом оборудовании дроссели с обратным затвором регулируют скорость опускания ползуна, а также надежно удерживают его в верхнем положении. Мобильная техника, такая как экскаваторы или автопогрузчики, применяет их для плавного управления стрелой или ковшом, где исключение самопроизвольного опускания является критическим условием безопасности. Даже в испытательных стендах эти элементы незаменимы для создания регулируемой нагрузки на испытуемый образец.
Выбор между однонаправленным и двунаправленным исполнением зависит от схемы гидросистемы; двунаправленные модели позволяют регулировать поток в обоих направлениях, что требуется для контуров реверсивного движения. При работе в условиях повышенной вибрации стоит обратить внимание на исполнения с повышенной жесткостью пружины обратного затвора, чтобы исключить ложные срабатывания.
Для систем, требующих частой перемены настроек, рационально выбрать модель с защитным колпачком и шкалой на регулировочном винте, что позволяет фиксировать и воспроизводить необходимые положения. Помните, что паспортные данные всегда указываются для конкретной жидкости с определенной вязкостью, обычно 32 сСт, и при отклонении от этого значения реальная пропускная способность будет иной.
Расчет требуемого проходного сечения часто основывается на заданной скорости цилиндра; зная его площадь поршня и желаемую скорость, вы определяете необходимый расход, а затем по каталогу находите аппарат, обеспечивающий такой поток при приемлемом перепаде давления, обычно не превышающем 0.5-1 МПа для нормальной работы. Следует также проверять соответствие резьбовых портов или фланцев присоединительным размерам в вашей системе, чтобы избежать дополнительных переходников.
Качественный агрегат от проверенного производителя рассчитан на ресурс в несколько миллионов циклов срабатывания, что в пересчете на время означает годы бесперебойной службы при соблюдении условий фильтрации жидкости, чистоту которой рекомендуется поддерживать на уровне не грубее 19/17/14 по ISO 4406.
