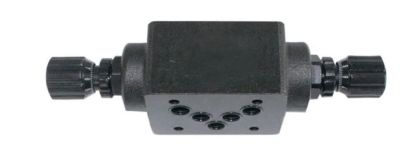

Гидродроссели редукционные

В системах, где рабочая жидкость находится под значительным давлением, часто возникает потребность в создании отдельных контуров с более низкими показателями. Решить такую задачу призваны гидродроссели редукционного типа, выступающие надежными стражами заданных параметров на отдельных участках гидравлической схемы.

Их основная функция заключается в автоматическом поддержании постоянного, заранее установленного выходного давления независимо от колебаний входящего потока или переменной нагрузки на приводе. По своей сути эти аппараты представляют собой регуляторы, непрерывно отслеживающие состояние среды и корректирующие его посредством изменения проходного сечения.

Классифицируют эти механизмы по нескольким признакам, среди которых тип управляющего элемента и способ компенсации воздействий. Наиболее распространены устройства золотниковой и клапанной конструкции, различающиеся точностью отклика и допустимой пропускной способностью.

По методу функционирования выделяют приборы прямого действия, где напор жидкости непосредственно воздействует на запорно-регулирующий узел, и агрегаты, управляемые внешним пилотным сигналом. Вторые обеспечивают повышенную точность контроля в системах с высокими первичными показателями, часто превышающими триста бар.

Нормативную базу для их производства и тестирования составляют международные стандарты, в частности ISO 6264, регламентирующий присоединительные поверхности, и отечественный ГОСТ 23866, устанавливающий базовые параметры испытаний.

Принцип функционирования основан на балансе сил, создаваемых напором жидкости и предварительно настроенной пружиной. Выходной поток, поступая в полость под запорным элементом, стремится сместить его, преодолевая сопротивление упругого элемента.

При превышении заданного значения золотник или шарик перемещается, частично или полностью перекрывая основной проток из входной магистрали. Снижение выходного показателя вызывает обратное движение под действием пружины, увеличивающее сечение для прохода рабочей среды.

Этот динамический процесс происходит непрерывно, обеспечивая стабильность на требуемом уровне с точностью до долей бара.

Пользоваться таким регулятором корректно означает понимать необходимость его правильной установки и первоначальной настройки. Монтаж всегда выполняется с учетом направления потока, указанного на корпусе, а дренажная линия, если она предусмотрена конструкцией, должна соединяться с баком без противодавления.

Перед вводом в эксплуатацию установочный винт, регулирующий силу сжатия пружины, следует полностью ослабить. Запустив гидравлическую систему, винт постепенно закручивают, наблюдая за манометром на выходе, пока не будет достигнуто требуемое рабочее значение.

Для долговечной службы в потоке рекомендуют устанавливать фильтр тонкой очистки с уровнем фильтрации не грубее десяти микрон, защищающий прецизионные пары трения от абразивного износа.

Подбор подходящей модификации требует анализа нескольких технических характеристик будущих условий работы. Первостепенными критериями служат номинальный расход, измеряемый в литрах в минуту, и максимальное давление на входе, которое устройство должно выдерживать без разрушения.

Значение регулируемого выходного параметра должно находиться в середине диапазона, предлагаемого конкретным экземпляром, что гарантирует запас для точной подстройки. Материал уплотнений выбирают исходя из типа гидравлической жидкости: для минеральных масел подходит Nitrile Rubber, а для синтетических сред типа HFD-R применяют Fluorocarbon Rubber.

Нельзя забывать о вязкости рабочей среды, поскольку от нее напрямую зависит пропускная способность калиброванных отверстий внутри прибора.

Разновидности отличаются не только конструкцией, но и дополнительным функционалом, расширяющим сферу их использования. Простейшие модели лишь поддерживают постоянное давление в отводимой линии, а более сложные могут быть снабжены предохранительным клапаном для защиты от пиковых скачков или обратным клапаном для свободного протока в противоположном направлении.

Существуют исполнения со встроенным дросселем для тонкой регулировки скорости исполнительного механизма или с возможностью дистанционного управления посредством электрогидравлического преобразователя. В системах, чувствительных к перепадам, применяют аппараты с демпфирующими отверстиями, сглаживающими неизбежную пульсацию давления и предотвращающими автоколебания золотника.

Области применения этих устройств охватывают практически все отрасли промышленности, где задействовано гидравлическое оборудование. В станкостроении они обеспечивают стабильное давление в системах подачи смазочно-охлаждающей жидкости и в контурах зажима обрабатываемых деталей.

В прессовом хозяйстве с их помощью формируют необходимое усилие прижима в разных стадиях технологического цикла. Мобильная гидравлика строительной и сельскохозяйственной техники использует редукционные гидродроссели для управления вспомогательными приводами навесного оборудования, когда от основной магистрали требуется запитать инструмент с меньшими требованиями к напору.

Даже в испытательных стендах эти регуляторы незаменимы для создания точного и повторяемого нагрузочного режима. Правильный выбор и наладка такого элемента существенно повышают надежность всей гидравлической системы, минимизируя риск поломок из-за неконтролируемых перегрузок.
