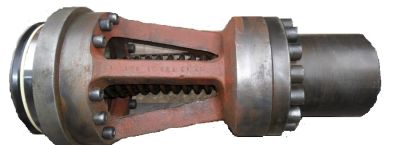

Гидроклапаны наполнения
Гидроклапаны наполнения представляют собой арматуру прямого действия, основная задача которой заключается в поддержании минимально допустимого уровня жидкости в резервуарах или системах. Их функционирование базируется на простом механическом принципе, где в качестве чувствительного элемента выступает сам запорный орган, часто выполненный в форме поплавка.
Падение количества рабочей среды ниже установленной отметки вызывает перемещение этого элемента, что приводит к открытию проходного сечения и началу подачи. При достижении необходимого уровня поплавок возвращается в исходную позицию, перекрывая поток полностью.
Конструктивно данные устройства принято разделять на две большие категории: односедельные и двухседельные исполнения. Первые отличаются компактностью и применяются для трубопроводов с малыми и средними условными проходами, обычно до DN80.
Двухседельные модификации обладают значительно большей пропускной способностью благодаря сбалансированной конструкции золотника, что позволяет использовать их на магистралях крупного диаметра без необходимости применения чрезмерно мощных управляющих механизмов. Для управления потоком в системах высокого давления, достигающих 40 бар и более, применяются клапаны пилотного типа, где основное седло открывается под действием давления вспомогательного контура, а не непосредственным усилием от поплавка.
Ключевым нормативным документом, регламентирующим производство и параметры подобной арматуры в международной практике, является стандарт DIN EN 17141. Он устанавливает строгие требования к материалам корпусных деталей, уплотнений, а также к величинам испытательного и рабочего давления.
Корпуса чаще всего отливают из чугуна марки EN-GJL-250 или латуни CW617N для агрессивных сред, а в качестве материала для уплотнительных элементов выбирают EPDM или NBR, устойчивые к температуре до 120 градусов Цельсия. Номинальный диаметр присоединения выбирается из стандартного ряда: DN50, DN65, DN80, DN100, вплоть до DN200 для мощных систем.
Принципиальная схема работы поплавкового клапана предельно наглядна. В закрытом состоянии под действием собственного веса или пружины тарелка плотно прижата к седлу, перекрывая движение потока.
Снижение уровня вызывает опускание рычага с поплавком, который через систему тяг освобождает запорный узел. Под давлением жидкости тарелка отходит от седла, и начинается наполнение емкости.
По мере подъема уровня поплавок всплывает, постепенно возвращая затвор в закрытое положение, что обеспечивает плавное дросселирование потока на завершающей стадии. Это предотвращает возникновение гидравлических ударов.
Для корректной эксплуатации устройства необходимо обеспечить его правильный монтаж. Установка всегда производится на подводящем трубопроводе в самой высокой точке защищаемой ёмкости.
Требуется строго выдерживать горизонтальность монтажного фланца, так как перекос приводит к неплотному закрытию и постоянной утечке. Перед вводом в работу обязательной процедурой является ручная проверка хода поплавкового механизма на полный цикл открытия и закрытия, чтобы убедиться в отсутствии заклиниваний.
Регулировка уровня срабатывания осуществляется изменением длины рычага или угла его крепления, что позволяет точно настроить прибор под конкретную технологическую карту.
Подбор подходящей модели начинается с анализа пяти основных параметров рабочей среды. Первый – это её химический состав и температура, которые определяют выбор материала корпуса и уплотнений.
Второй – максимальное давление в подающем трубопроводе, оно не должно превышать значение PN, указанное в паспорте изделия. Третий – необходимый расход, выраженный в кубических метрах в час, от которого зависит требуемый условный проход Dy.
Четвертый – тип присоединения, фланцевое по ГОСТ 33259 или резьбовое. Пятый – климатические условия, для наружной установки выбирают исполнение с кожухом, защищающим от обледенения механизм.
Рассмотрим различия между распространёнными разновидностями. Угловые клапаны монтируют в месте поворота трубопровода, они совмещают функции запорного органа и отвода.
Проходные модели врезаются в прямолинейный участок. Прямые модификации с вертикальным расположением штока требуют больше монтажного пространства по высоте, но обеспечивают стабильное усилие на закрытие.
Напор, на который рассчитано оборудование, варьируется от 10 до 16 бар для стандартных серий, а специальные конструкции работают при 25 бар. В системах с вибрацией или переменным расходом используют клапаны со стабилизирующими камерами, гасящими колебания поплавка.
Сфера использования этой арматуры чрезвычайно широка. В коммунальном хозяйстве их устанавливают в башни Рожновского для автоматического поддержания уровня воды, обеспечивая бесперебойное снабжение населённых пунктов.
На промышленных предприятиях они контролируют заполнение резервуаров-аккумуляторов, ёмкостей охлаждающих систем и технологических сборников. В сельском хозяйстве такие устройства незаменимы в системах автоматического поения животных и орошения.
Насосные станции всех типов применяют их для защиты насосов от работы "на сухую", что является аварийным режимом. В каждом случае выбор конкретного исполнения диктуется требованиями к надёжности, химической стойкости и величине расхода.
Практический совет при выборе: всегда запрашивать заводские графики расходно-напорных характеристик для конкретного диаметра. Эти данные показывают реальную пропускную способность при разных перепадах давления, что позволяет точно вписать клапан в систему без риска недолива или избыточной нагрузки на трубопровод.
Обратите внимание на наличие сертификата соответствия ГОСТ Р или международным стандартам, это гарантирует, что изделие прошло цикл испытаний на герметичность и ресурс. Ресурс качественного изделия при правильной эксплуатации составляет не менее 50000 циклов открытия-закрытия, что эквивалентно многолетней бесперебойной работе.
