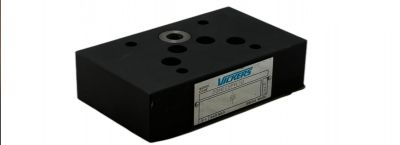

Гидроклапаны обратные
Гидроклапан обратного действия представляет собой арматуру, предназначенную для пропускания потока жидкости лишь в одном направлении и автоматического перекрытия трубопровода при попытке изменения этого вектора на противоположный. Их основная задача — предотвращение обратного тока среды, который способен вывести из строя насосы, вызвать гидравлический удар или нарушить технологический процесс.
Работа устройства базируется на использовании энергии самого протекающего потока, что делает его полностью автономным от внешних источников энергии, а запорный орган открывается или закрывается под действием разности давлений до и после седла.
Принцип функционирования большинства подобных устройств сравнительно прост: движущаяся среда отжимает затвор от седла, преодолевая усилие пружины или массу самого запорного элемента. При снижении скорости потока либо при его попытке пойти в обратную сторону воздействие на затвор прекращается, и пружина либо сила тяжести немедленно возвращает его на седло, осуществляя герметичное перекрытие прохода.
Конструктивно эти приборы разделяются на несколько основных типов, каждый из которых обладает специфическими чертами и оптимальной сферой использования. Подъемные модели имеют затвор, выполненный в виде золотника или тарелки, перемещающейся вдоль оси потока перпендикулярно плоскости седла, что обеспечивает высокую герметичность, но предъявляет повышенные требования к чистоте перекачиваемой жидкости из-за риска заклинивания направляющей.
Поворотные или дисковые клапаны оснащены затвором, закрепленным на оси выше проходного отверстия, и их захлопывающийся диск менее чувствителен к наличию мелких взвесей в воде. Ударное захлопывание диска при резком изменении направления потока способно порождать значительные гидродинамические удары, что ограничивает применение больших диаметров в системах с высоким давлением.
Шаровые разновидности применяют в качестве запирающего тела сферу, чье движение из открытого в закрытое положение характеризуется минимальным сопротивлением, что делает их идеальными для сред с высокой вязкостью или содержащих волокнистые включения.
Пружинные дисковые муфтовые клапаны компактны, часто производятся из латуни или нержавеющей стали и рассчитаны на диаметры от 15 до 50 миллиметров с рабочим давлением до PN40, находя свое место в бытовых и промышленных системах водоснабжения. Межфланцевые безупорные конструкции, устанавливаемые между ответными фланцами трубопровода, отличаются малыми строительными длинами и массой, что критически для ограниченного пространства насосных станций.
Для подбора правильного экземпляра требуется анализ ряда ключевых параметров: номинального диаметра, который должен соответствовать сечению трубопровода, и условного давления, обязанного превышать максимальное рабочее в системе хотя бы на 20-25 процентов.
Значение имеет и материал корпуса: для холодной воды подойдет чугун ВЧШГ или латунь, для горячего теплоносителя свыше 120 градусов Цельсия — углеродистая сталь, а для агрессивных химических сред применяют клапаны из нержавеющей стали AISI 316 или специальных сплавов. Уплотнительные кольца из этилен-пропиленового каучука EPDM служат для температур до 110°C, в то время как фторопластовые PTFE способны функционировать при 150°C и выше в условиях химического воздействия.
Обратите внимание на допустимый тип монтажа — вертикальный или горизонтальный, так как гравитационные модели с наружной осью поворота диска требуют строго горизонтальной установки штоком вверх.
Существенное влияние на надежность и долговечность оказывает соответствие конструкции международным и национальным нормативам. Основополагающие стандарты включают ГОСТ Р 52720-2007 на арматуру трубопроводную, ISO 12238, регламентирующий срок службы уплотнений, и DIN EN 12334, определяющий требования к обратным затворам.
Сертификация по API 6D или API 594 считается обязательной для изделий, используемых в нефтегазовой отрасли на магистральных трубопроводах больших диаметров. Европейский стандарт EN 1074-5 предъявляет жесткие условия к клапанам для водоснабжения, включая испытания на циклическую долговечность и гидравлические потери.
Реальные рабочие параметры современных устройств охватывают диапазон диаметров от 10 до 1200 миллиметров и давлений от PN16 до PN250, что позволяет закрыть потребности и маленькой котельной, и крупной водоподготовительной станции. Минимальное давление срабатывания, необходимое для открытия затвора, у пружинных латунных моделей может начинаться от 0,05 бар, тогда как у мощных поворотных межфланцевых затворов для больших трубопроводов это значение достигает 0,5 бар и более.
Гидравлическое сопротивление, выраженное в значении коэффициента местного сопротивления, значительно разнится: у подъемных конструкций оно выше, а у шаровых и полнопроходных поворотных — существенно ниже, что уменьшает энергозатраты на перекачку.
Области применения этих приборов чрезвычайно обширны, начиная с комплектации погружных и центробежных насосов для исключения обратного тока при их остановке. В системах отопления они монтируются на байпасных линиях и параллельных ветках для обеспечения корректной работы гидравлических разделителей и защиты котлов от паразитных потоков.
Химическая промышленность использует специальные исполнения из коррозионностойких материалов для управления потоком реагентов, а коммунальное хозяйство — для предотвращения опорожнения сетей холодного и горячего водоснабжения при аварийных ситуациях.
Процесс эксплуатации требует периодической ревизии состояния запорного органа и уплотнений, особенно при работе с неочищенной водой или абразивными суспензиями. В случае падения расхода или появления несвойственных шумов в виде стука стоит проверить клапан на наличие отложений или механических повреждений тарелки.
Монтаж следует выполнять с соблюдением направления потока, указанного стрелкой на корпусе, и обеспечивать прямолинейные участки достаточной длины до и после устройства для стабилизации потока согласно рекомендациям производителя, которые могут требовать пяти диаметров трубы до арматуры и двух после нее. Правильно выбранный и установленный гидроклапан обратного действия работает десятилетиями, обеспечивая стабильность и безопасность всей гидравлической системы.
