Модульные гидрозамки

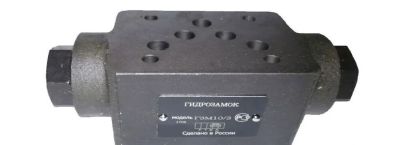

Модульный гидрозамок представляет собой специализированный аппарат, предназначенный для блокировки гидравлического цилиндра или мотора в фиксированном положении под нагрузкой. Данные устройства предотвращают самопроизвольное опускание или смещение исполнительных механизмов при разрыве магистрали, внезапной разгерметизации либо остановке насосной станции.
Конструктивно эти компоненты выполняются как отдельные элементы, монтируемые непосредственно на гидрораспределитель либо в специальную магистраль, что и обуславливает их модульность. Такое решение значительно упрощает компоновку системы и ее последующее обслуживание.
Классифицируют данные аппараты по нескольким фундаментальным признакам, где основным выступает тип управляющего элемента. Широкое распространение получили устройства с пилотным управлением, открывающиеся под воздействием давления контрольной жидкости.
В конструкциях прямого действия запорный механизм приводится потоком рабочей среды непосредственно от насоса, что характерно для систем с относительно невысокими нагрузками. Отдельную группу составляют разновидности с внешним дренажем, необходимые для ситуаций с переменным или отрицательным давлением в штоковой полости гидроцилиндра.
Действие большинства подобных аппаратов базируется на работе подпружиненного конического или шарикового запорного элемента, часто именуемого седлом. В закрытом состоянии под воздействием мощной пружины и давления жидкости со стороны исполнительного механизма этот элемент надежно перекрывает поток.
Для открытия на управляющий поршень подается пилотное давление, преодолевающее усилие пружины и давление в линии, после чего седло отходит, разрешая движение масла. После сброса управляющего сигнала запорный элемент моментально возвращается на место, блокируя жидкость в полости гидроцилиндра.
Подбор подходящей модификации требует анализа множества параметров. Первостепенным является номинальное рабочее давление, которое у современных промышленных моделей может достигать 420 бар, а стандартные ряды часто включают значения 210, 350 и 420 бар.
Пропускная способность, определяемая условным проходом, подбирается согласно расходу насоса; типичные размеры составляют 10, 16, 25 и 32 миллиметра. Крайне значимо сопоставить материал уплотнений с типом применяемой гидравлической жидкости — минеральное масло, водо-масляные эмульсии или синтетические составы требуют разных эластомеров, таких как NBR или FKM.
Между разными исполнениями существуют заметные различия. Однонаправленные аппараты блокируют поток лишь в одном направлении, свободно пропуская жидкость в обратную сторону, что применяется для блокировки нагрузки на штоке или поршне цилиндра.
Двусторонние, или двухимпульсные, модификации способны запирать поток в обоих направлениях, обеспечивая полную остановку механизма. Также существуют версии с разным коэффициентом управления, допустим, 3:1 или 7:1, который показывает соотношение усилий, необходимых для открытия запорного элемента под нагрузкой.
Стандартизация данных изделий в значительной мере опирается на международные нормы ISO 7368, регламентирующие размеры присоединительных поверхностей, монтажные отверстия и характеристики для гидравлических золотниковых аппаратов. Внутренние диаметры отверстий под золотник и их расположение строго унифицированы, что гарантирует взаимозаменяемость изделий разных изготовителей.
Кроме того, стандарты определяют параметры испытательного давления, обычно превышающего рабочее в полтора раза, и требования к внешним утечкам, практически сводя их к нулю.
При эксплуатации следует помнить о необходимости поддержания чистоты гидравлической жидкости на уровне, соответствующему классу чистоты по ISO 4406, к примеру, 18/16/13. Наличие абразивных частиц приводит к быстрому износу прецизионной поверхности седла и его посадочного места, вызывая внутренние протечки и невозможность удержания нагрузки.
Регулярный контроль за состоянием фильтров тонкой очистки является обязательной процедурой. Еще одной практической рекомендацией служит проверка стабильности пилотного давления, так как его падение ниже расчетного порога приведет к самопроизвольному закрытию аппарата во время работы.
Области применения модульных гидравлических замков чрезвычайно разнообразны и охватывают все отрасли, где требуется безопасная фиксация. В строительной технике они незаменимы для надежного удержания стрел кранов, манипуляторов и рабочих платформ в поднятом состоянии.
В прессовом оборудовании данные устройства предотвращают опускание ползуна под весом собственной массы, что критично для безопасности оператора. Станочные гидроприводы используют их для точной остановки суппортов и шпинделей, а в морской технике они фиксируют трапы, грузовые аппарели и подъемные механизмы.
Для монтажа нужно обеспечить правильную пространственную ориентацию корпуса, указанную производителем в документации, так как некоторые исполнения чувствительны к положению. Подключение дренажной линии, если она предусмотрена конструкцией, должно выполняться отдельной магистралью непосредственно в бак, без объединения с другими дренажами, чтобы избежать возникновения противодавления.
Перед первым пуском систему рекомендуется стравить, осуществив несколько циклов открытия и закрытия аппарата при минимальном давлении для удаления остатков воздуха. Эти нехитрые действия значительно продлят срок службы компонента.
Окончательный выбор модели всегда представляет собой компромисс между стоимостью, требуемой надежностью и конкретными условиями работы системы. Для ответственных применений, связанных с безопасностью людей, стоит выбирать аппараты с заведомо более высоким коэффициентом управления и от известных производителей, чья продукция сопровождается полным комплектом сертификатов.
В менее критичных ситуациях можно ориентироваться на стандартные решения из среднего ценового диапазона, но с обязательной проверкой соответствия заявленных параметров реальным условиям на объекте. Гидравлический замок, подобранный с учетом всех нюансов, становится практически незаметным, но абсолютно надежным гарантом стабильности и безопасности всей гидросистемы.
