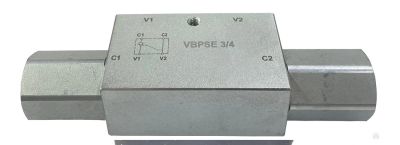

Односторонние гидрозамки
В гидравлических контурах управление движением рабочей среды часто требует обеспечения потока строго в одном направлении, для чего и применяются односторонние гидрозамки. Эти механизмы, называемые также обратными клапанами, позволяют жидкости свободно проходить вперед, но надежно блокируют ее обратный ход.
Такая функция защищает насосы, исполнительные органы и другие компоненты от поломок, вызванных противотоком или гидроударами.
Классификация этих приборов базируется на нескольких ключевых признаках: тип запирающего органа, метод монтажа и эксплуатационные параметры. По конструкции затвора различают шариковые, тарельчатые и лепестковые исполнения, каждое из которых предназначено для конкретных условий.
Шариковые варианты хорошо справляются с вязкими средами, тарельчатые обеспечивают высокую степень герметичности, а лепестковые рассчитаны на значительные расходы. Способ установки может быть резьбовым, фланцевым или вставным, что определяет интеграцию в трубопроводную арматуру.
Стандартизация изделий регламентируется документами ISO 5781, DIN 24342 и ГОСТ 27477, устанавливающими требования к размерам, номинальным давлениям и процедурам испытаний. Данные нормы обеспечивают взаимозаменяемость продукции разных изготовителей и безопасность ее применения в промышленности.
Для подтверждения соответствия проводятся тесты на герметичность, ресурсную цикличность и стойкость к пиковым нагрузкам, результаты которых отражаются в сертификатах.
Принцип функционирования основан на автоматическом перекрытии проходного сечения при смене направления потока рабочей жидкости. В исходном состоянии пружина прижимает запирающий элемент к седлу, предотвращая движение среды в обратную сторону.
Когда давление на входе превосходит усилие этой пружины, затвор открывается, пропуская поток через корпус. При снижении давления или попытке обратного хода сочетание усилия пружины и давления среды мгновенно возвращает элемент в закрытое положение.
Эксплуатация данных устройств предполагает четкое понимание их технических характеристик и рабочих ограничений для предотвращения преждевременного выхода из строя. Монтаж всегда выполняется согласно стрелке на корпусе, указывающей допустимое направление потока, поскольку обратная установка полностью нарушит работу системы.
Необходимо следить за чистотой рабочей жидкости, ведь твердые частицы способны вызвать заклинивание затвора и потерю герметичности. Регулярная проверка давления срабатывания и пропускной способности позволяет поддерживать контур в исправном состоянии.
Выбор подходящего исполнения начинается с тщательного анализа условий работы: типа жидкости, максимального давления, температурного интервала и расхода. Для систем с минеральными маслами, распространенных в станкостроении, подойдут изделия из углеродистой стали с уплотнениями NBR, рассчитанные на 400 бар и более.
В контурах с водными эмульсиями или морской водой требуются коррозионностойкие материалы – латунь или нержавеющая сталь AISI 316, с номинальным давлением около 16 бар. Значение расхода, допустим 100 л/мин, определяет необходимый условный проход, который должен согласовываться с диаметром трубопровода для минимизации потерь.
Различные виды гидрозамков отличаются не только конструкцией затвора, но и наличием дополнительных опций, таких как регулировка или принудительное открытие. Отдельные модели обладают внешним управлением, позволяющим вручную разблокировать поток для обслуживания аппаратуры без дренирования системы.
Иные оснащены регулировочным винтом, меняющим усилие пружины и, соответственно, давление открытия в диапазоне от 0,5 до 10 бар. Материал уплотнителей, скажем, фторкаучук FKM взамен этилен-пропиленового каучука EPDM, существенно повышает стойкость к синтетическим маслам и топливам.
Сферы использования охватывают практически все области, где применяется гидравлика: от мобильной строительной техники до стационарных производственных линий. В экскаваторах и кранах эти элементы монтируют на поршневых полостях гидроцилиндров, предотвращая самопроизвольное опускание стрелы при разрыве рукава.
На промышленных предприятиях они сохраняют давление в системах централизованной смазки, исключая обратный слив жидкости при остановке насосной станции. В энергетических установках обратные клапаны защищают теплообменники и конденсаторы от гидроударов, возникающих при резком пуске или остановке потока охлаждающей воды.
При установке необходимо убедиться в правильной пространственной ориентации изделия, поскольку монтаж «стрелкой» против потока приведет к полной блокировке магистрали. Место размещения должно предусматривать возможность последующего обслуживания или демонтажа без серьезного вмешательства в трубопроводную обвязку.
Для оборудования, работающего в условиях сильной вибрации (тракторы, комбайны), выбирают исполнения с усиленными пружинами и контргайками, предотвращающими самоотвинчивание. Сверка паспортных данных с реальными условиями, те же пиковые давления до 210 бар, позволяет избежать аварийных ситуаций.
Современный рынок предлагает обширный ассортимент продукции с присоединительными размерами от метрической резьбы М5 до фланцев DN150, что обеспечивает интеграцию в любую схему. Диапазон рабочих температур обычно лежит в пределах от -40 до +150 °C и определяется материалами корпуса и уплотнительных элементов.
Для особых задач, в пищевой или фармацевтической промышленности, применяют версии с полированными поверхностями из нержавеющей стали AISI 304 и соответствующими гигиеническими сертификатами. Окончательное решение всегда должно опираться на техническую документацию, где указаны все необходимые для корректной работы параметры.
Практика демонстрирует, что запас по номинальному давлению в полтора раза относительно максимального рабочего значительно продлевает ресурс механизма. Учет вязкости среды критичен, ведь жидкости с высоким показателем, как некоторые гидравлические масла, требуют элементов с увеличенным проходным сечением для снижения сопротивления.
В контурах с частыми перепадами давления рационально использовать конструкции, снабженные демпфирующими отверстиями или золотниками плавного закрытия для гашения ударов. Систематический контроль состояния пружины и седла по косвенным признакам, тому же увеличению времени срабатывания, помогает планировать замену до отказа.
Шариковые разновидности с пружинами из стали 65Г часто имеют давление открытия 0,05–0,5 МПа, что определяет их применение в системах с небольшими напорами. Тарельчатые конструкции с уплотнительными кольцами из полиуретана обычно выдерживают до 630 бар при температуре 120 °C, что характерно для гидропрессов.
Лепестковые модификации с проходным диаметром до 200 мм находят применение в пневматических системах и вентиляции, где важны малые потери на больших расходах газа.
Резьбовое присоединение с метрической резьбой М12х1,5 или трубной G1/2 типично для компактных агрегатов мобильной техники. Фланцевые исполнения, соответствующие DIN 2501 с размерами от DN15 до DN100, используются в стационарных магистралях химических заводов.
Вставные картриджи для монтажа в гидравлические блоки по стандарту CETOP RP121H ценятся за минимальные габариты и массу, не превышающую 0,5 кг.
Международный стандарт ISO 4413 формулирует требования к системам мобильной техники, включая испытания обратных клапанов импульсным давлением. Согласно ГОСТ 26489, давление опрессовки должно превышать рабочее в 1,5 раза, но быть не ниже 20 МПа для классов свыше 160 бар.
Ресурсные испытания подразумевают циклическое нагружение до 100 000 циклов «открытие-закрытие» для подтверждения заявленной долговечности. Сертификация производства по DIN EN ISO 9001 служит гарантией стабильного качества и соответствия продукции ее техническому описанию.
Физический принцип действия описывается балансом сил: давление жидкости на затвор создает силу, преодолевающую сопротивление пружины и силы трения. Для клапана с диаметром седла 10 мм при давлении 100 бар эта сила составит приблизительно 785 Н, что вычисляется по формуле P * A = F_spring + F_friction.
После открытия поток движется с минимальным сопротивлением, характеризуемым коэффициентом расхода Cv, лежащим для типовых моделей DN10 в интервале 1,5–2,5. Динамика закрытия, обычно занимающая 10–50 мс, достаточно быстра для большинства промышленных гидроконтуров.
Эксплуатационные нормы часто ограничивают допустимую утечку через закрытый затвор значением 10 см³/мин при номинальном давлении. Монтаж следует производить с ориентацией по потоку, а для сред с абразивными включениями обязательна установка фильтров с тонкостью очистки не грубее 25 мкм перед клапаном.
В системах, где вероятны гидроудары, рекомендуются устройства с демпферами или золотниками плавного закрытия для снижения ударных нагрузок на трубопровод.
Подбор для специальных сред, таких как водно-гликолевые смеси, требует применения нержавеющей стали 12Х18Н10Т и уплотнений EPDM. Рабочее давление в 210 бар диктует выбор клапана с номинальным значением 315 бар, создающим необходимый запас прочности.
Температурный интервал от -30 до +80 °C определяет использование пружин из стали 60С2А и уплотнительных колец NBR, сохраняющих эластичность в этих условиях. При расходе 100 л/мин и диаметре трубопровода 20 мм скорость потока составит около 5 м/с, что требует согласованного условного прохода.
Для работы с морской водой корпус часто выполняют из бронзы CuSn6ZnNi, обладающей высокой коррозионной стойкостью. Регулируемые модификации позволяют настраивать давление открытия посредством винта в диапазоне 0,2–5 бар для точной адаптации к технологическому процессу.
Габаритные размеры и масса, особенно для вставных картриджей (0,1–0,5 кг), имеют значение при компоновке оборудования в стесненных условиях.
Отличия в динамике работы существенны: шариковые закрываются быстрее, но могут создавать гидроудар, тогда как тарельчатые действуют мягче. Лепестковые конструкции характеризуются минимальными потерями давления при значительных расходах, но требуют больше пространства для монтажа.
Применение пружин из бериллиевой меди для взрывоопасных атмосфер или мягких седел из фторопласта для давлений до 1000 бар специализирует изделия под конкретные сложные задачи.
В станкостроении эти элементы защищают насосы от обратного потока при внезапной остановке. Авиационная гидравлика использует их в системах уборки и выпуска шасси для гарантированной блокировки положения.
На судах обратные клапаны предотвращают затопление отсеков через системы забортной воды или охлаждения. В коммунальном хозяйстве их устанавливают на отопительных стояках для исключения неконтролируемых перетоков теплоносителя между контурами.
Допустимость монтажа в горизонтальном или вертикальном положении всегда оговаривается в паспорте изделия. Для вертикальной установки с потоком, направленным вверх, часто нужны механизмы с усиленной пружиной, компенсирующей вес затвора.
При соединении на резьбе, например М20х1,5, применяют уплотнительные шайбы из отожженной меди или кольца соответствующего размера. Затяжку производят динамометрическим ключом с моментом 50–100 Н·м в зависимости от размера, избегая повреждения корпуса.
Срок службы при чистых рабочих жидкостях и стабильных параметрах может достигать десяти лет и более. Износ пружины проявляется в постепенном снижении давления открытия, которое можно отследить с помощью манометров, установленных до и после механизма.
Замену следует планировать при превышении допустимых утечек или изменении рабочих характеристик более чем на 15% от паспортных значений. Хранение запасных частей организуют в сухих помещениях при температурах +5…+40 °C, защищая от прямого солнечного света и агрессивных паров.
Каталоги производителей содержат исчерпывающие сведения: габариты, массы, коэффициенты расхода, графики зависимости перепада давления от потока. Анализ этой информации позволяет выбрать оптимальное исполнение, избегая излишних финансовых затрат на избыточные характеристики.
Консультации с инженерами поставщика помогают уточнить детали для нестандартных случаев, скажем, при работе в условиях сильной пульсации потока или экстремальных вибраций. Грамотный подход к подбору и использованию односторонних гидрозамков существенно повышает надежность и эффективность всей гидравлической системы.
