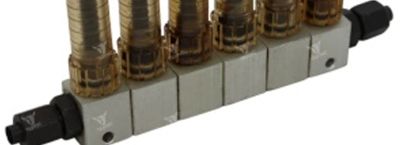

Смазочные гидродроссели
В системах централизованной смазки точная дозировка пластичного материала выступает фундаментальной задачей, решение которой возлагается на особые устройства — смазочные дроссели. Эти компоненты, часто называемые гидродросселями или винтовыми дозаторами, отвечают за порционную подачу консистентной смазки либо масла к каждому конкретному узлу трения.
Их корректная работа напрямую определяет надежность подшипников качения, направляющих скольжения, зубчатых передач, исключая как недостаточное, так и избыточное наполнение смазочным материалом. Принцип функционирования основан на создании управляемого гидравлического сопротивления в масляной линии.
Основной рабочий элемент — калиброванный винт с продольной или спиральной канавкой определенной глубины и шага, помещенный в корпус. При поступлении под давлением смазки от насосной станции, вещество проходит по этой винтовой полости, причем ее геометрия строго нормирует пропускную способность.
Протекание пластичной среды через подобную канавку можно описать приближенно уравнением Пуазейля для щелевых течений: Q = (b * h^3 * ΔP) / (12 * μ * L), где b и h – ширина и глубина канавки, L – ее длина, ΔP – перепад давления, μ – вязкость. Эта зависимость ярко демонстрирует, насколько критичны точность изготовления и стабильность реологических свойств смазки.
По конструктивному исполнению данные дозаторы делятся на регулируемые и нерегулируемые. Нерегулируемые, или постоянного сечения, представляют собой готовые калиброванные винты, обеспечивающие фиксированную производительность, скажем, 0.05 см³ за цикл работы системы при давлении 100 бар.
Регулируемые модификации оснащены устройством изменения эффективной длины или сечения канавки, что позволяет настраивать расход в некотором диапазоне, допустим, от 0.02 до 0.1 см³ за цикл. Для их обозначения в России действует стандарт ГОСТ 20842-81, который классифицирует изделия по типу резьбы корпуса (М10х1, М12х1.5, 1/8” NPT), условному проходу, рабочему давлению, номинальному расходу.
Европейские производители часто следуют норме DIN 3402, регламентирующей аналогичные параметры. Подбор требуемой модели начинается с четкого определения необходимого объема смазки на одну точку за цикл нагнетания.
Этот объем рассчитывается исходя из геометрии подшипника, его типа и скорости вращения. Для шарикоподшипника средней серии с внутренним диаметром 50 мм типичная разовая порция может составлять 0.5-0.7 см³.
Далее анализируют характеристики централизованной системы: максимальное рабочее давление, тип применяемой смазки (NLGI 1, 2 или 3, реже – масло ISO VG 68), ее вязкостно-температурные свойства. Ключевым практическим шагом становится сверка с таблицами производителя, где для каждой модели указана зависимость дозированного объема от давления и типа материала.
Производительность дросселя, указанная для смазки NLGI 2 при +20°C и давлении 100 бар, существенно изменится при использовании более густого материала или при снижении температуры окружающей среды. В полевых условиях для первоначальной проверки часто используют метод контрольных циклов: подсчитывают количество циклов насоса, необходимых для выхода смазки из контрольного выпускного отверстия дозатора, и сопоставляют с паспортными данными.
Устанавливают эти элементы всегда вертикально, выходным отверстием вверх, чтобы предотвратить скопление воздуха и обеспечить полное заполнение полости. Область применения смазочных гидродросселей охватывает практически всё тяжелое промышленное оборудование с централизованными системами смазки.
Их можно встретить на линиях прокатных станов, где они обслуживают мощные подшипники рабочих клетей, в металлорежущих станках для подачи материала на направляющие кареток и суппортов, на прессах, конвейерных линиях, в горнодобывающей технике. В станках с ЧПУ дроссели гарантируют стабильную смазку шарико-винтовых передач и линейных направляющих, что прямо влияет на точность позиционирования.
Отличия между разновидностями заключаются не только в регулировке. Винтовые дозаторы могут быть выполнены с визуальным индикатором хода, позволяющим механику визуально убедиться в работе устройства.
Некоторые модели оснащаются обратным клапаном, препятствующим обратному току материала из линии после сброса давления. Существуют исполнения для агрессивных сред или высоких температур, изготовленные из специальных сталей или с покрытиями.
Для систем, работающих на масле, часто применяются игольчатые дроссели, обеспечивающие более точную регулировку малых расходов. При монтаже и обслуживании нужно соблюдать чистоту: даже небольшая частица загрязнения, попавшая в калиброванную канавку, способна изменить ее пропускную способность на десятки процентов.
Резьбовые соединения герметизируют, как правило, фторопластовой уплотнительной лентой или анаэробным герметиком, избегая попадания этих веществ во внутренний канал. В процессе эксплуатации необходимо периодически контролировать фактическую подачу смазки в узлы трения, так как износ плунжера насоса или изменение характеристик смазочного материала могут привести к отклонениям.
Выбор между регулируемым и нерегулируемым исполнением часто обусловлен этапом проектирования: на серийной машине с заранее известными и неизменными точками смазки применяют постоянные дроссели, а на оборудовании, которое может модернизироваться или работать в различных режимах, устанавливают регулируемые аналоги. Следует помнить, что производительность системы в целом лимитируется самым "медленным" дросселем в линии, поэтому все они в одной параллельной ветви должны быть подобраны согласованно.
Наконец, нельзя игнорировать температурный фактор: если оборудование будет работать в неотапливаемом цехе зимой, в расчеты необходимо закладывать вязкость смазки при минимальной ожидаемой температуре, иначе система может не выйти на номинальные параметры подачи. Правильно выбранные и установленные смазочные дроссели работают годами, не требуя внимания, являясь одним из тех незаметных, но абсолютно необходимых элементов, которые обеспечивают бесперебойность технологических процессов и длительный ресурс дорогостоящего оборудования.
