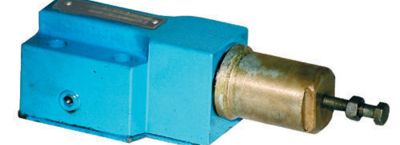

Путевые гидродроссели
Гидравлический дроссель представляет собой устройство, создающее местное сопротивление в напорной магистрали для целенаправленного регулирования скорости движения выходного звена — гидроцилиндра или мотора. Его основная задача состоит в управлении потоком рабочей жидкости без воздействия на давление, которое формирует насосная установка.
Эти аппараты встраиваются непосредственно в трубопровод, что и дало название «путевые», отличающее их от опорожняющих конструкций.
Классифицируют эти элементы по нескольким ключевым признакам, первым из которых является вид регулирования. Дроссели с постоянным проходным сечением, так называемые нерегулируемые, обеспечивают фиксированное ограничение потока, определяемое при проектировании гидросистемы.
Регулируемые модели позволяют оперативно изменять пропускную способность вручную, что необходимо для настройки скорости привода в процессе эксплуатации или технического обслуживания.
Другим критерием служит конструктивное исполнение регулирующего органа. Широкое распространение получили игольчатые аппараты, в которых конусная игла плавно перемещается относительно седла, обеспечивая точную настройку.
Для систем, требующих грубого регулирования или работающих на жидкостях с высокой степенью загрязнения, применяют щелевые и крановые исполнения. В крановом устройстве управление потоком осуществляется поворотом пробки, имеющей специальный профиль канала.
Нормативная база, регламентирующая производство и применение подобных устройств, включает стандарты разных уровней. Основополагающим отечественным документом выступает ГОСТ 16514-87, определяющий общие технические условия на дроссели гидравлические.
Международная практика опирается на стандарты ISO 7368, которые устанавливают параметры и присоединительные размеры для гидроаппаратуры. Соблюдение этих норм гарантирует взаимозаменяемость изделий от различных изготовителей и безопасность функционирования.
Рабочий принцип основан на классическом уравнении Бернулли, связывающем скорость течения жидкости с потерей давления на местном сопротивлении. Проходя через суженное сечение, поток увеличивает скорость, а его потенциальная энергия, выраженная в давлении, частично преобразуется в тепловую.
Возникающий перепад давления пропорционален квадрату расхода, что описывается формулой ΔP = ξ(ρv²)/2, где ξ — коэффициент местного сопротивления, ρ — плотность жидкости, v — скорость течения.
На практике пользоваться таким регулятором следует с пониманием его влияния на общий КПД гидросистемы, поскольку дросселирование сопровождается существенными энергетическими потерями. Регулировку необходимо производить при работающем насосе, плавно вращая маховик или рукоятку до достижения требуемой скорости исполнительного механизма.
Для стабильности полученных параметров на регулирующих элементах часто предусматривается стопорная гайка, которую обязательно нужно зафиксировать после настройки.
Подбор правильного аппарата требует анализа конкретных условий работы. Первостепенными характеристиками служат номинальное давление и пропускная способность.
Серийные модели обычно рассчитаны на давление до 32 МПа, а условный проход может варьироваться от 6 до 32 миллиметров. Обязательно учитывайте тип рабочей жидкости и её вязкость, так как от этих свойств напрямую зависит характер течения через дросселирующую щель.
Расчёт требуемого проходного сечения основывается на максимальном расходе, который должен проходить через устройство в полностью открытом состоянии, и допустимой потере давления. Специалисты используют для этого специальные номограммы или формулы, приводимые в технических каталогах производителей.
Практический совет — всегда выбирайте аппарат с небольшим запасом по расходу, примерно 15-20%, это компенсирует возможные погрешности расчета и изменения вязкости жидкости из-за колебаний температуры.
Разновидности отличаются не только конструкцией, но и дополнительными возможностями. Некоторые исполнения комплектуются обратным клапаном, позволяющим жидкости свободно протекать в одном направлении, минуя дросселирующее сечение.
Это часто применяется для ускорения холостого хода поршня гидроцилиндра. Существуют двухсторонние аппараты, способные ограничивать поток при движении жидкости в обоих направлениях, что актуально для точного регулирования гидромоторов.
Области использования этих устройств чрезвычайно широки, они присутствуют практически в любой машине с объемным гидроприводом. В металлорежущих станках с ЧПУ дроссели точно задают скорость подачи суппорта или стола, обеспечивая качественную обработку заготовки.
Прессы используют их для регулирования скорости опускания ползуна в разных фазах рабочего цикла, что напрямую влияет на качество штамповки или прессования.
Мобильная техника — экскаваторы, погрузчики, краны — применяет дроссели для управления скоростью выдвижения стрел и подъема груза. В этих условиях особенно востребованы компактные и стойкие к вибрациям модели.
Даже в авиационной промышленности можно встретить миниатюрные аппараты, управляющие выпуском шасси или положением закрылков, где надежность и точность выходят на первый план. Выбор конкретной модификации всегда является компромиссом между точностью регулирования, стоимостью и надежностью в заданных условиях эксплуатации.
